Soluciones de pesaje para básculas puente

5 combinaciones diferentes de los componentes de pesaje.

La necesidad

Elegir los componentes adecuados para construir una báscula puente que permita gestionar de forma rápida, fiable e precisa el pesaje de vehículos y maquinaria en entornos industriales y agrícolas, como almacenes, obras explotaciones agrícolas e instalaciones de producción.

Los dos tipos más comunes de básculas puente son:

→ Las básculas puente sobre el suelo con rampas de acceso.
Fáciles de instalar, flexibles y fácilmente adaptables al entorno, son la solución ideal para pesar vehículos de trabajo y materiales industriales.

→ Las básculas puente empotradas.
Son sistemas de pesaje a ras de suelo, diseñados para integrarse perfectamente en la superficie de la carretera. Las células de carga están alojadas en el interior de un foso sobre el que se coloca un marco perimetral. Pueden tener dimensiones variables en función de la logitud del vehículo que se vaya a pesar.

Al instalar una báscula puente, ya sea sobre el suelo o enterrada, es fundamental garantizar en todo caso su precisión, fiabilidad y durabilidad.

Las básculas puente suelen ser sistemas de pesaje homologados para su uso en las transacciones comerciales. La homologación es necesaria cuando el peso registrado tiene valor legal, como en la compra y venta de mercancías, ya que el dato de pesaje del vehículo constituye una referencia oficial para la facturación, pero también para comprobar que la carga del vehículo no supere los límites establecidos por la normativa de tráfico.

Nuestras soluciones

Le ofrecemos 5 soluciones de instalación diferentes, que pueden utilizarse tanto para básculas puente enterradas como para las instaladas sobre el suelo.

Las soluciones combinan entre sí diversos componentes de pesaje: células de carga analógicas o digitales, indicadores de peso, sencillos o avanzados, específicos para básculas puente, cajas suma y software de gestión.

1. Solución sencilla y accesible.
Para básculas puente clásicas, equipadas con todos los componentes e ideales para quienes buscan una solución ventajosa.

2. Solución con células de carga digitales.
Para básculas puente avanzadas: alta seguridad de la señal y facilidad de cableado.

3. Solución con caja suma inteligente e indicador de peso avanzado para básculas puente.
Para básculas puente que combinan comodidad y funcionalidad: gestión sencilla y diagnóstico avanzado.

4. Solución con software de gestión.
Para básculas puente básicas y versátiles, con diferentes modos de pesaa y una base de datos completa.

5. Solución con caja suma inteligente y software de gestión.
Para básculas puente multifunción, para gestionar varias básculas en el mismo establecimiento.

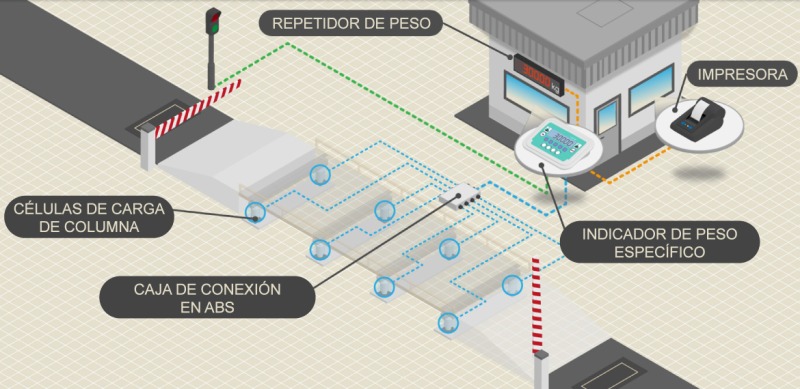

1. Solución simple y accesible.

El sistema consta de:

8 células de carga de columna de compresión COK de 25 toneladas;
caja suma en ABS CE81PN;
indicador de peso para básculas puente WINOX-BR;
impresora Epson TM-U295;
repetidor de peso RIP6100N.

¿Cómo funciona?

Las 8 células de carga COK están instaladas debajo de la báscula puente y conectadas en paralelo a la caja suma de ABS CE81PN, situada a un lado del sistema.

La caja de conexión está conectada al indicador de peso WINOX-BR, que a su vez está conectado mediante una salida RS485 al repetidor de peso RIP6100N y mediante una conexión RS232 a la impresora.

El terminal de pesaje y la impresora están situados cerca de la báscula puente, dentro de la cabina donde se encuentra el operador, mientras que el repetidor de peso está instalado en la pared exterior.

El valor añadido

Las células de carga de compresión COK son sencillas, pero resistentes y fiables: la homologación OIML R 60 C3 certifica, de hecho, su alta calidad metrológica y las hace aptas para sistemas de pesaje homologados para su uso en transacciones comerciales.
La caja suma de ABS permite reducir los costes y, al mismo tiempo, garantiza la máxima protección de la placa gracias al dispositivo de protección contra rayos y descargas eléctricas.
El indicador de peso WINOX-BR es un indicador de peso básico, pero completo de funciones que facilitan e agilizan el manejo de la báscula puente: sus 3 puertos serie, 4 salidas y 2 entradas lógicas permiten conectar repetidores de peso, cajas suma, ordenadores y semáforos,
Esta solución también es ideal para básculas puente sobre el suelo. La combinación de los distintos componentes (células de carga, caja suma y terminal de peso) permite, de hecho, montar un sistema de pesaje sencillo, pero adaptable y dotado de todas las funciones necesarias para la gestión de las pesadas.

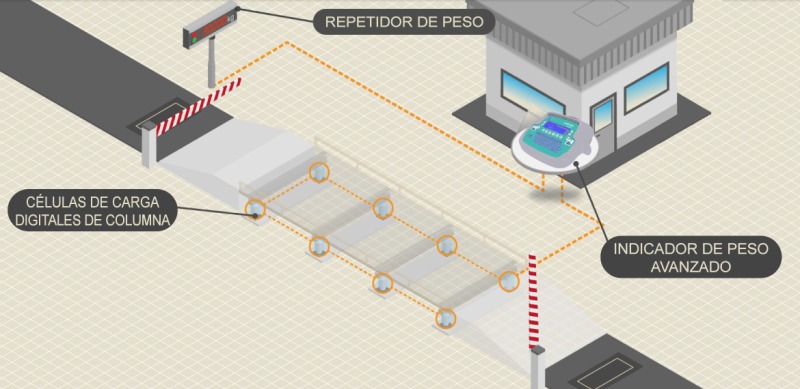

2. Solución con células de carga digitales.

El sistema consta de:

8 células de carga digitales de columna COD de 25 toneladas;
indicador de peso avanzado para básculas puente WTAB-BGE;
repetidor de peso con semáforo integrado RIP6100IP65.

¿Cómo funciona?

Las 8 células de carga digitales COD están conectadas entre sí mediante un sistema de entrada-salida RS485, mientras que la última célula de carga está conectada directamente al indicador de peso para básculas puente WTAB-BGE con impresora integrada.

El indicador de peso está conectado a su vez al repetidor de peso con semáforo integrado a través de una salida RS485.

El valor añadido

Las células de carga digitales COD son especialmente estables y fiables: garantizan una mayor seguridad de la señal, ya que son inmunes a las interferencias electromagnéticas y cuentan con la homologación OIML R 60 C5 para su uso legal en transacciones comerciales.

Las células de carga COD pueden sustituir a los antiguos modelos de células analógicas sin necesidad de modificar la estructura; de hecho, son mécanicamente compatibles e intercambiables con la mayoría de los modelos de células de carga de compresión de columna analógicas que hay en el mercado.

Las células de carga COD cuentan con un conector doble estanco, lo que permite conectarlas entre sí mediante un sistema de entrada y salida y, a continuación, conectarla directamente al indicador: la conexión es más sencilla, no se necesita caja suma y las operaciones de sustitución en caso de avería resultan más fáciles.

El sistema antirotación de nueva generación integrado en la base de la estructura de las células de carga COD tiene forma hexagonal: esto impide que la célula gire y garantiza la perfecta estabilidad del sistema.

Las células de carga COD permiten ahorrar tiempo: al colocar un peso en cada una de las células de carga instaladas debajo de la báscula puente, las células de carga digitales realizan la ecualización digital de forma automática.

Las células de carga COD con señal digital ofrecen tambiém otras ventajas, como el diagnóstico avanzado y el reparto de la carga en porcentaje.

Las operaciones de almacenamiento y trazabilidad resultan más sencillas: la completa base de datos del indicador de peso WTAB-BGE permite registrar matrículas, productos, clientes y operadores, incluso introduciendo los datos directamente desde el teclado ampliado que incorpora el instrumento.

El guardado y la gestión de los datos resultan más sencillos: gracias a los dos puertos USB que incorpora el indicador de peso WTAB-BGE, se pueden exportar y guardar los datos en una memoria. Además, se pueden gestionar lectores de códigos de barras con impresión y recuperación del ID de la pesada abierta.

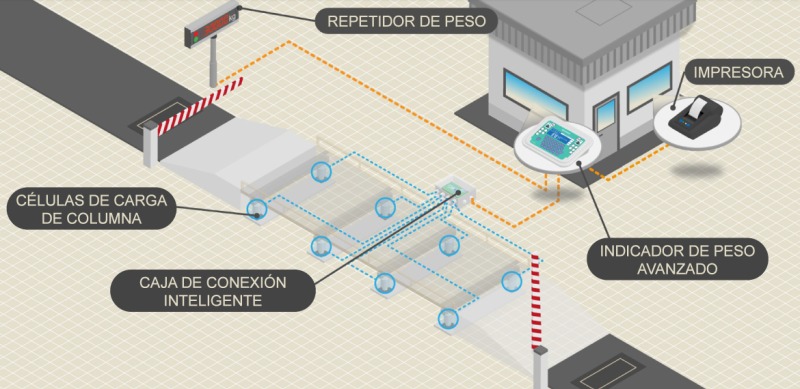

3. Solución con caja suma inteligente e indicador de peso avanzado para básculas puente.

El sistema consta de:

8 células de carga de columna de compresión COL de 30 toneladas;
caja suma inteligente CLM8;
indicador de peso avanzado para básculas puente WINOX-BGE;
impresora STAVT-II;
repetidor de peso con semáforo integrado RIP6100IP65.

¿Cómo funciona?

Las 8 células de carga COL están situadas debajo de la estructura y conectadas a la caja suma inteligente CLM8, fabricada en acero inoxidble IP67.

La caja suma está conectada al indicador de peso, que a su vez está conectado mediante un puerto RS485 al repetidor de peso con semáforo integrado y mediante RS232 a la impresora.

El valor añadido

La células de carga COL son fiables e ideales para soportar cargas elevadas: están fabricadas en acero inoxidable, con un alto grado de protección IP y están certificadas según la norma OIML R 60 C4 para su uso legal en transacciones comerciales.
La caja suma inteligente CLM8 cuenta con 8 canales independientes, lo que le permite disponer de todas las funciones de diagnóstico avanzado.
Con CLM8 es posible realizar la prueba de entrada de las células de carga en mV y comprobar el reparto de la carga en %, lo que permite detectar rápidamente posibles errores o averías y sustituir sin demora las células dañadas.
CLM8 simplifica las operaciones: basta con colocar un peso en cada células de carga instalada debajo de la báscula puente y la caja suma inteligente realizará la ecualización automáticamente.
La amplia base de datos del indicador de peso WINOX-BGE permite registrar matrículas, productos, clientes y operadores, incluso introduciendo los datos directamente desde el teclado ampliado que incorpora el instrumento, lo que facilita las operaciones de almacenamiento y trazabilidad.
Gracias a los dos puertos USB que incorpora en indicador de peso, se pueden exportar y guardar los datos en una memoria. Además, se pueden gestionar lectores de códigos de barras con impresión y recuperación del ID de la pesada abierta.

Las soluciones 1, 2 y 3 son perfectas para empresas de pequeñas dimensiones que no tienen necesidades específicas, como, por ejemplo, explotaciones agrícolas, pequeñas fábricas de piensos, empresas madereras o pequeños productores.

Las soluciones 4 y 5, por su parte, son ideales para empresas que desean gestionar las básculas puente mediante un software de PC, o que necesitan una gestión más estructurada, como las del sector químico, alimentario e farmacéutico.

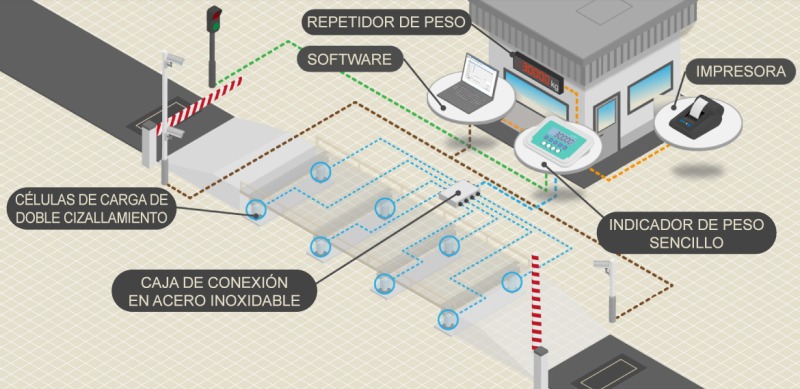

4. Solución con software de gestión.

El sistema consta de:

8 células de carga de doble cizallamiento DTL de 25 toneladas;
caja suma de acero inoxidable CE81INOX;
indicador de peso WLIGHT;
repetidor de peso RIP6100N;
software de gestión PROG WBRIDGE.

¿Cómo funciona?

Las 8 células de carga de doble cizallamiento DTL están situadas debajo de la estructura y conectadas a la caja suma de acero inoxidable CE81INOX.

La caja suma está conectada al indicador de peso WLIGHT con memoria alibi, el cual, a su vez, está conectado mediante salidas serie al repetidor de peso y al ordenador en el que está instalado el software de gestión PROG WBRIDGE.

El valor añadido

Las células de carga de doble cizallamiento DTL son ideales para aplicaciones especiales: su simetría mecánica las hace robustas y naturalmente resistentes a posibles fuerzas laterales; además, combinadas con el accesorio de montaje con esfera autocentrante integrada, garantizan un pesaje preciso y fiable.
El indicador de peso WLIGHT garantiza que la instalación esté homologada para su uso en transacciones comerciales: el indicador visible y la posibilidad de utilizar el software a través de la memoria alibi hacen que el sistema cumpla plenamente con la normativa.
La gestión es sencilla y el ahorro está garantizado: la gestión completa de la báscula puente corre a cargo del software de gestión PROG WBRIDGE, por lo que no se necesitan indicadores de peso costos y complejos.
Con PROG WBRIDGE, el control resulta más sencillo y la gestión y el almacenamiento de datos son completos: se pueden guardar las imágenes de las matrículas de los vehículos captadas por las cámaras y adjuntarlas a las pesadas o a las impresiones, así como gestionar impresiones personalizadas.
PROG WBRIDGE tiene dos tipos de base de datos para gestionar diferentes puestos de trabajo desde un mismo ordenador y para el almacenamiento de datos.
PROG WBRIDGE es compatible con cualquier impresora de PC; por lo tanto, en este caso es posible conectar y utilizar directamente la impresora del ordenador a disposición.

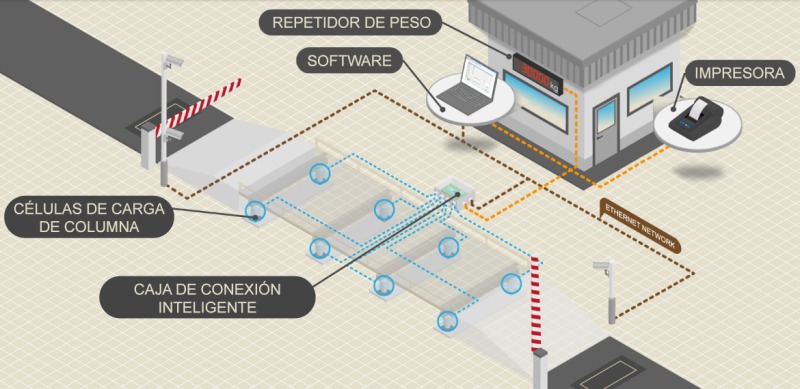

5. Solución con caja suma inteligente y software de gestión.

El sistema consta de:

8 células de carga de compresión de columna COK de 50 toneladas;
caja suma inteligente CLM8;
repetidor de peso RIP6100N;
software de gestión PROG WBRIDGE.

¿Cómo funciona?

Las 8 células de carga COK están situada debajo de la estructura y conectadas a la caja suma inteligente CLM8.

La caja de conexión se conecta al repetidor de peso a través de la salida RS485 y al ordenador en que está instalado el software de gestión PROG WBRIDGE a través de la red Ethernet TCP/IP.

En caso de los sitemas de pesaje homologados para su uso en transacciones comerciales, la caja suma CLM8 deberá colocarse de manera que la pantalla sea siempre visible. Es un requisito obligatorio, ya que, en ausencia del indicador de peso, se mantiene la indicación de peso primaria.

El valor añadido

La caja suma inteligente CLM8 cuenta con 8 canales independientes, lo que le permite disponer de todas las funciones de diagnóstico avanzado.
Con CLM8 es posible realizar la prueba de entrada de las células de carga en mV y comprobar al reparto de la carga en %, lo que permite detectar rápidamente posibles errores o averías y sustituir sin demora las células dañadas.
CLM8 simplifica las operaciones: basta con colocar un peso en cada célula de carga instalada debajo de la báscula puente y la caja suma realizará la ecualización automáticamente.
En la version para básculas puente especiales, diseñadas para vehículos muy largos, la caja suma inteligente (versión CLM16) puede gestionar hasta 16 canales independientes, es decir, 16 células de carga situadas debajo de la estructura.
La gestión es sencilla y el ahorro está garantizado: la gestión completa de la báscula puente corre a cargo del software de gestión PROG WBRIDGE, por lo que no se necesitan indicadores de peso costosos y complejos.
El control resulta más sencillo y la gestión y el almacenamiento de datos son completos: con PROG WBRIDGE se pueden guardar las imágenes de las matrículas de los vehículos captadas por las cámaras y adjuntarlas a las pesadas o a las impresiones, así como gestionar impresiones personalizadas. Además, incluye dos tipos de bases de datos para la gestión y el almacenamiento de datos.
PROG WBRIDGE es compatible con cualquier impresora de PC; por lo tanto, en este caso es posible conectar y utilizar directamente la impresora del ordenador a disposición.
La combinación de PROG WBRIDGE con la caja de conexión CLM8 permite gestionar la báscula puente desde dos puestos diferentes a través de una base de datos compartida. Es la solución ideal para empresas que, por ejemplo, cuentan con dos puestos separados para las pesadas diurnas y las nocturnas. Además, permite gestionar hasta dos básculas puente desde un mismo ordenador.
