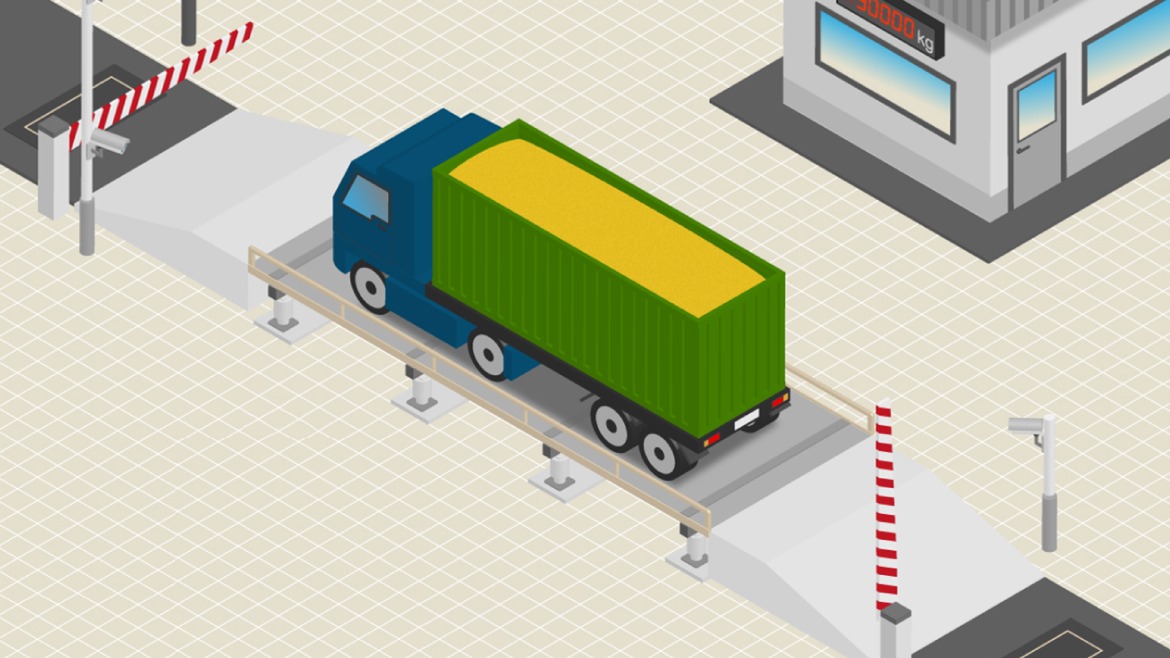

Solutions de pesage pour ponts-bascules

5 différents combinaisons des composants de pesage.

L'exigence

Choisir les bons composants pour réaliser un pont-bascule permettant de gérer de façon rapide, fiable et précise le pesage de véhicules et d'engins dans des environnements industriels et agricoles tels que les entrepôts, les chantiers, les exploitations agricoles et les sites de production.

Les deux types de pont-bascules les plus courants sont :

→ Les ponts-bascules hors sol avec rampes d'accès.
Simples à installer, flixibles et facilement adaptables à l'environnement, ils constituent la solution idéale pour le pesage des véhicules utilitaires et des matériaux industriels.

→ Les ponts-bascules enterrés.
Il s'agit de systèmes de pesage au ras du sol, conçus pour s'intégrer parfaitement à la chaussée. Les capteurs de pesage sont logés dans une fosse sur laquelle est posé un plan d'appui. Leurs dimensions peuvent varier en fonction de la longueur du véhicule à peser.

Lors de l'installation d'un pont-bascule, hors sol ou enterré, il est dans tous les cas essentiel d'en garantir la précision, la fiabilité et la durabilité dans le temps.

Les ponts-bascules sont généralement des systèmes de pesage légaux pour le commerce. L'homologation est nécessaire lorsque le poids mesuré a une valeur légale, comme dans le cadre de l'achat et de la vente de marchandises, car la donnée de pesage du véhicule sert de référence officielle pour la facturation, mais aussi pour vérifier que le chargement du véhicule ne dépasse pas les limites fixées par les lois du code de la route.

Nos solutions

Nous vous proposons 5 solutions d'installation différentes à utiliser pour les ponts-bascules aussi bien enterrés que hors sol.

Les solutions combinent différents composants de pesage : capteurs de pesage analogiques ou numériques, indicateurs de poids, simples ou avancés, adaptés aux ponts-bascules, boîtes de jonction et logiciels de gestion.

1. Solution simple et accessible.
Pour ponts-bascules classiques, dotés de tous les composants et parfaits pour ceux qui recherchent une solution économiquement avantageuse.

2. Solution avec capteurs de pesage numériques.
Pour ponts-bascules avancés : haute sécurité du signal et simplicité de câblage.

3. Solution avec boîte de jonction intelligente et indicateur de poids avancé pour ponts-bascules.
Pour ponts-bascules alliant confort et fonctionnalité : gestion simple et diagnostic avancé.

4. Solution avec logiciel de gestion.
Pour ponts-bascules essentiels et polyvalents, avec différentes modalités de pesage et une base de données complète.

5. Solution avec boîte de jonction intelligente et logiciel de gestion.
Pout ponts-bascules multifonctions, permettant de gérer plusieurs ponts-bascules au sein d'une même site.

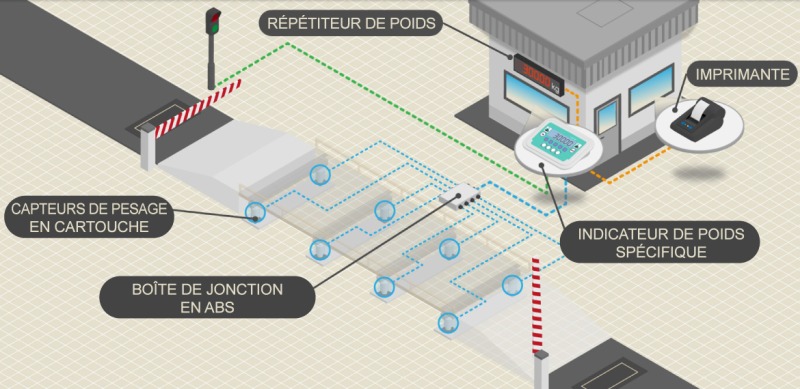

1. Solution simple et accessible.

Le système se compose des éléments suivants :

8 capteurs de pesage en cartouche à compression COK de 25 tonnes ;
boîte de jonction in ABS CE81PN ;
indicateur de poids pour ponts-bascules WINOX-BR ;
imprimante Epson TM-U295 ;
répétiteur de poids RIP6100N.

Commen ça marche ?

Les 8 capteurs de pesage COK son installés sous le pont-bascule et connectés en parallèle à la boîte de jonction en ABS CE81PN, positionnée à côté du système.

La boîte de jonction est connectée à l'indicateur de poids WINOX-BR qui, à son tour, est connecté via une sortie RS485 au répétiteur de poids RIP6100N et en RS232 à l'imprimante.

Le terminal de pesage et l'imprimante sont positionnés à proximité du pont-bascule, à l'intérieur de la cabine où se trouve l'opérateur, tandis que le répétiteur de poids est installé sur la paroi extérieure.

La valeur ajoutée

Les capteurs de pesage à compression COK sont essentiels mais résistants et fiables : l'approbation OIML R 60 C3 atteste en effet leur haute qualité métrologique et les rend adaptés aux systèmes de pesage légaux pour le commerce.
La boîte de jonction en ABS permet de réduire les coûts tout en assurant une protection maximale de la carte grâce au dispositif de protection contre la foudre et les décharges électriques.
L'indicateur WINOX-BR est un indicateur de poids basique, mais riche en fonctionnalités qui rendent la gestion du pont-bascule simple et immédiate : les 3 ports série, les 4 sorties et les 2 entrée logiques permettent en effet de connecter des répétiteurs de poids, des boîtes de jonction, des PC et des feux de signalisation.
Cette solution est également idéale pour les ponts-bascules hors-sol. La combinaison des différents composants (capteurs de pesage, boîte de jonction et terminal de pesage) permet en effet d'assembler un système de pesage simple, mais adaptable et doté de toutes les fonctions nécessaires à la gestion des pesées.

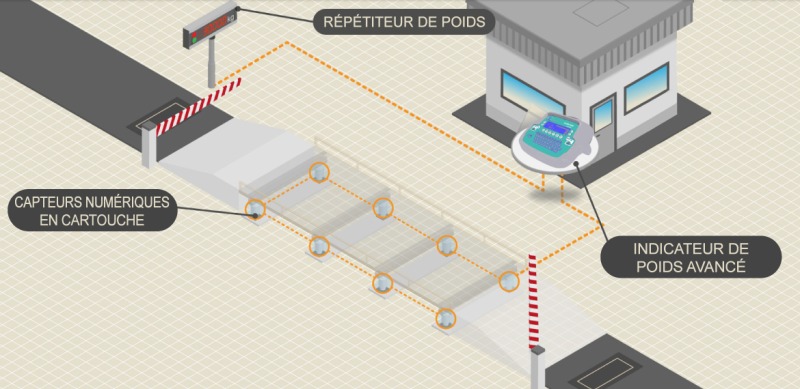

2. Solution avec capteurs de pesage numériques.

Le système se compose des éléments suivants :

8 capteurs de pesage numériques en cartouche COD de 25 tonnes ;
indicateur de poids avancé pour ponts-bascules WTAB-BGE ;
répétiteur de poids avec feu de signalisation intégré RIP6100IP65.

Comment ça marche ?

Les 8 capteurs de pesage numériques COD sont reliés entre eux en RS485 via un système d'entrée-sortie, tandis que le dernier capteur de pesage est directement relié à l'indicateur de poids pour ponts-bascules WTAB-BGE avec imprimante intégrée.

L'indicateur de poids es à son tour connecté au répériteur de poids avec feu de signalisation intégré via une sortie RS485.

Le valeur ajoutée

Les capteurs de pesage numériques COD sont particulièrement stables et fiables : ils garantissent une plus grande sécurité du signal, car ils sont insensibles aux interférences électromagnétiques et sont approuvés OIML R 60 C5 légaux pour le commerce.
Les capteurs de pesage COD peuvent remplacer les anciens modéles de capteurs analogiques sans aucune modification de la structure ; ils sont en effet mécaniquement compatibles et interchangeables avec la plupart des modèles de capteurs de pesage analogiques en cartouche à compression disponibles sur le marché.
Les capteurs de pesage COD disposent d'un double connecteur étanche qui permet de les relier entre eux avec un système d'entrée-sortie, puis de les connecter directement à l'indicateur : le raccordement est plus simple, la boîte de jonction n'est pas nécessaire et les opérations de remplacement en cas de panne sont facilitées.
Le système antirotation de nouvelle génération, intégré à la base de la structure des capteurs de pesage COD présente une forme hexagonale, ce qui empêche la rotation du capteur et garantit une parfaite stabilité du système.
Avec les capteurs de pesage COD, on gagne du temps : il suffit de positionner un poids sur chaque capteur de pesage installé sous le pont-bascule, les capteurs de charge numériques feront l'égalisation numérique en automatique.
Les capteurs de charge COD avec signal numérique offrent également d'autres avantages tels que le diagnostic avancé et la répartition de la charge en pourcentage.
Les opérations de mémorisation et de traçabilité sont facilitées : la riche base se données de l'indicateur de poids WTAB-BGE permet d'enregistrer les plaques d'immatriculation, les produits, les clients et opérateurs, y compris en les saisissant directement via le clavier étendu intégré à l'instrument.
La sauvegarde et la gestion des données sont simplifiées : grâce aux 2 ports USB présents sur l'indicateur de poids WTAB-BGE, il est possible d'exporter et d'enregistrer les données sur clé USB. De plus, il est possible de gérer les lecteurs de codes-barres avec impression et rappel de l'ID de la pesée ouverte.

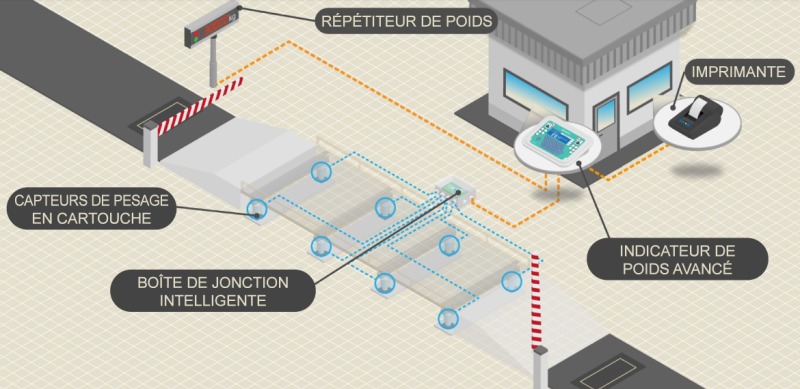

3. Solution avec boîte de jonction intelligente et indicateur de poids avancé pour ponts-bascules.

Le système se compose de éléments suivants :

8 capteurs de pesage en cartouche à compression COL de 30 tonnes ;
boîte de jonction intelligente CLM8 ;
indicateur de poids avancé pour ponts-bascules WINOX-BGE ;
imprimante STAVT-II ;
répétiteur de poids avec feu de signalisation intégré RIP6100IP65.

Comment ça marche ?

Les 8 capteurs de pesage COL sont positionnées sous la structure et reliés à la boîte de jonction intelligente CLM8 en acier inox IP67.

La boîte de jonction est connectée à l'indicateur de poids qui, à son tour, est connecté via un port RS485 au répétiteur de poids avec feu de signalisation intégré et en RS232 à l'imprimante.

Le valeur ajoutée

Les capteurs de pesage COL sont fiables et parfaits pour supporter des charges élevées : ils sont en effet en acier inox, avec un haut degré de protection IP et certifiées OIML R 60 C4 légaux pour le commerce.
La boîte de jonction intelligente CLM8 présente 8 canaux indépendants, ce qui lui permet d'offrir toutes les fonctions de diagnostic avancé.
CLM8 permet d'effectuer le test d'entrée des capteurs de pesage en mV et de vérifier la répartition de la charge en %, afin d'identifier rapidement d'éventuelles erreurs ou pannes et de remplacer sans délai les capteurs endommagées.
CLM8 simplifie les opérations : il suffit de positionner un poids sur chaque capteur de pesage installé sous le pont-bascule, et la boîte de jonction intelligente fera l'égalisation en automatique.
La riche base de données de l'indicateur de poids WINOX-BGE permet d'enregistrer les plaques d'immatriculation, les produits, les clients et opérateurs, y compris en les saisissant directement via le clavier étendu intégré à l'instrument, de manière à faciliter les opérations de mémorisation et traçabilité.
Grâce aux 2 ports USB présents sur l'indicateur de poids, il est possible d'exporter et d'enregistrer les données sur clé USB. De plus, il est possible de gérer des lecteurs de codes-barres avec impression et rappel de l'ID de la pesée ouverte.

Les solutions 1, 2 et 3 sont idéales pour les petites entreprises n'ayant pas d'exigences particulières, comme les exploitations agricoles, les petits fabricants d'aliments pour animaux, les entreprises du bois ou les petits producteurs.

Les solutions 4 et 5 sont quant à elles idéales pour les entreprises qui souhaitent gérer les ponts-bascules via un logiciel PC, ou qui ont besoin d'une gestion plus structurée, comme celles des secteurs chimique, alimentaire et pharmaceutique.

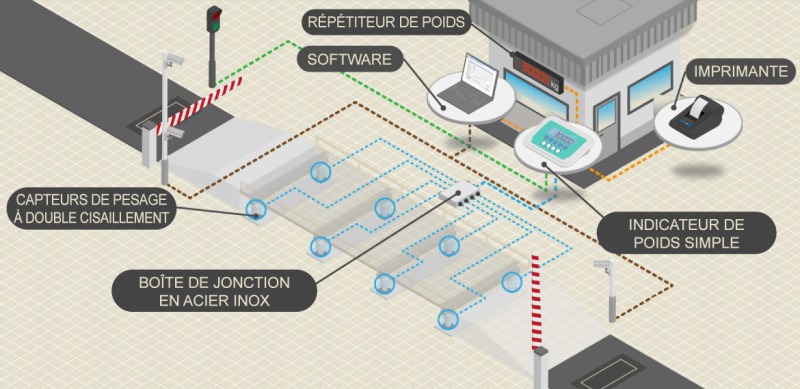

4. Solution avec logiciel de gestion.

Le système se compose des éléments suivants :

8 capteurs de pesage à double cisaillement DTL de 25 tonnes ;
boîte de jonction en acier inox CE81INOX ;
indicateur de poids WLIGHT ;
répétiteur de poids RIP6100N ;
logiciel de gestion PROG WBRIDGE.

Comment ça marche ?

Les 8 capteurs de pesage à double cisaillement DTL sont positionnés sous la structure et reliés à la boîte de jonction en acier inox CE81INOX.

La boîte de jonction est reliée à l'indicateur de poids WLIGHT avec mémoire alibi, lequel est à son tour connecté via des sorties série au répétiteur de poids et au PC sur lequel est installé le logiciel de gestion PROG WBRIDGE.

La valeur ajoutée

Les capteurs de pesage à double cisaillement DTL sont parfaits pour les applications spéciales : leur symétrie mécanique les rend robustes et naturellement résistants aux forces latérales éventuelles ; de plus, associés au kit de montage avec bille intégrée à centrage automatique, ils garantissent un pesage précis et fiable.
L'indicateur de poids WLIGHT rend l'installation légale pour le commerce : l'indicateur visible et la possibilité d'utiliser le logiciel via la mémoire alibi rendent le système entièrement conforme.
La gestion est simple et les économies sont garanties : l'ensemble de la gestion du pont-bascule est confié au logiciel de gestion PROG WBRIDGE et aucun indicateur de poids coûteux et complexe n'est nécessaire.
Avec PROG WBRIDGE, le contrôle est simplifié et la gestion ainsi que la mémorisation des données sont complètes : il est possible de sauvegarder les images des plaques d'immatriculation des véhicules provenant des caméras et de les associer aux pesées ou aux impressions, ainsi que de gérer des impressions personnalisées.
PROG WBRIDGE dispose de 2 types de bases de données pour gérer différents postes de travail à partir d'un même PC et pour l'archivage des données.
PROG WBRIDGE gère toute imprimante PC ; dans ce cas, il est donc possible de connecter et d'utiliser directement l'imprimante de l'ordinateur dont on dispose.

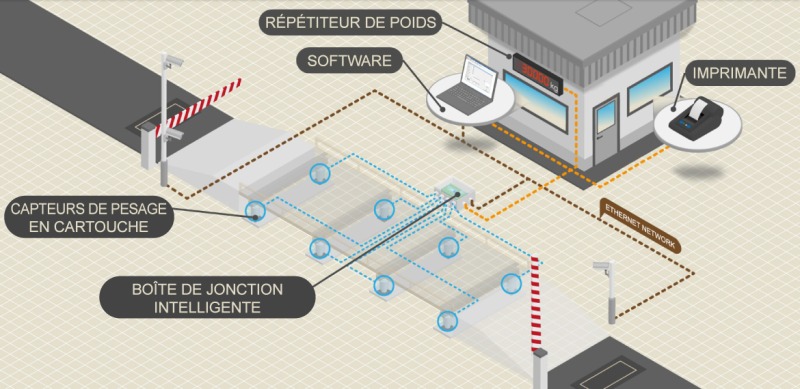

5. Solution avec boîte de jonction intelligente et logiciel de gestion.

Le système se compose des éléments suivants :

8 capteurs de pesage en cartouche à compression COK de 50 tonnes ;
boîte de jonction intelligente CLM8 ;
répétiteur de poids RIP6100N ;
logiciel de gestion PROG WBRIDGE.

Comment ça marche ?

Les 8 capteurs de pesage COK sont positionnées sous la structure et reliés à la boîte de jonction intelligente CLM8.

La boîte de jonction est connectée via une sortie RS485 au répétiteur de poids et via un réseau Ethernet TCP/IP au PC sue lequel est installé le logiciel de gestion PROG WBRIDGE.

Dans le cas de systèmes de pesage approuvés pour le commerce, la boîte de jonction CLM8 devra être positionnée de manière à ce que l'afficheur soit toujours visible.
Cette condition est obligatoire, car en l'absence de l'afficheur de poids, l'indication de poids primaire reste.

Le valeur ajoutée

La boîte de jonction intelligente CLM8 présente 8 canaux indépendants, ce qui lui permet d'offrir toutes les fonctions de diagnostic avancé.
CLM8 permet d'effectuer le test d'entrée des capteurs de pesage en mV et de vérifier la répartition de la charge en %, afin d'identifier rapidement d'eventuelles erreurs ou pannes et de remplacer sans délai les capteurs endommagées.
CLM8 simplifie les opérations : il suffit de positionner un poids sur chaque capteur de pesage installé sous le pont-bascule, et la boîte de jonction intelligente fera l'égalisation en automatique.
Dans la version pour pont-bascules spéciaux, conçus pour les véhicules très longs, la boîte de jonction intelligente (version CLM16) peur gérer jusqu'à 16 canaux indépendants, soit 16 capteurs de pesage positionnés sous la structure.
La gestion est simple et les économies sont garanties : l'ensemble de la gestion du pont-bascule est confié au logiciel de gestion PROG WBRIDGE et aucun indicateur de poids coûteux et complexe n'est nécessaire.
Le contrôle est simplifié et la gestion ainsi que la mémorisation des données sont complètes : avec PROG WBRIDGE il est possible de sauvegarder les images des plaques d'immatriculation des véhicules provenant des caméras et de les associer aux pesées ou aux impressions, ainsi que de gérer des impressions personnalisées. Il comprend en outre 2 types de bases de données pour la gestion et l'archivage des données.
PROG WBRIDGE gère toute imprimante PC ; dans ce cas, il est donc possible de connecter et d'utiliser directement l'imprimante de l'ordinateur dont on dispose.
La combinaison du logiciel PROG WBRIDGE et de la boîte de jonction CLM8 permet de gérer le pont-bascule depuis 2 postes différents grâce à une base de données partagée. Une solution idéale pour les entreprises disposant par exemple de deux postes distincts pour les pesées de jour et celles de nuit. Elle permet également de gérer 2 ponts-bascules à partir d'un même PC.
