Die Anforderung

Unsere Lösungen

Wir bieten Ihnen 5 verschiedene Installationlösungen an, die sowohl für Unterflur- als auch für Überflur-Brückenwaagen geeignet sind.

Die Lösungen kombinieren verschiedene Wägekomponenten: analoge oder digitale Wägezellen, einfache oder fortschrittliche Wägeindikatoren speziell für Brückenwaagen, Anschlusskästens und Verwaltungssoftware.

1. Einfache und erschwingliche Lösung.
Für klassische Brückenwaagen, komplett mit allen Komponenten und ideal für alle, die eine kostengünstige Lösung suchen.

2. Lösung mit digitalen Wägezellen.
Für fortschrittliche Brückenwaagen: hohe Signalsicherheit und einfache Verkabelung.

3. Lösung mit intelligentem Anschlusskasten und fortschrittlichem Wägeindikator für Brückenwaagen.
Für Brückenwaagen, die Komfort und Funktionalität verbinden: einfache Handhabung und fortschrittliche Diagnosefunktionen.

4. Lösung mit Verwaltungssoftware.
Für funktionale und vielseitige Bräckenwaagen mit verschiedenen Wägemodi und einer umfassenden Datenbank.

5. Lösung mit intelligentem Anschlusskasten und Verwaltungssoftware.
Für Multifunktions-Brückenwaagen, zur Verwaltung mehrerer Waagen in demselben Betrieb.

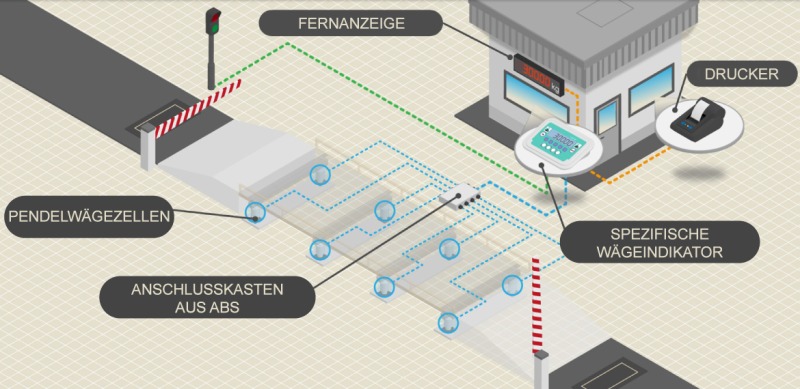

1. Einfache und erschwingliche Lösung.

Das System besteht aus:

• 8 Drucklast-Pendelwägezellen COK zu 25 Tonnen;
• Anschlusskasten aus ABS CE81PN;
• Wägeindikator für Brückenwaagen WINOX-BR;
• Epson-Drucker TM-U295;
• Fernainzeige RIP6100N.

Wie funktioniert das?

Die 8 Wägezellen COK werden unter der Brückenwaage installiert und in dem seitlich am System positionierten Anschlusskasten aus ABS CE81PN parallel angeschlossen.

Der Anschlusskasten ist mit den Wägeindikator WINOX-BR verbunden, der wiederum über RS485-Ausgang mit der Fernanzeige RIP6100N und über RS232 mit dem Drucker verbunden ist.

Das Wägeterminal und der Drucker befinden sich in der Nähe der Brückenwaage in der Bedienerkabine, während die Fernanzeige an der Außerwand angebracht ist.

Der Mehrwert

• Die Drucklast-Wägezellen COK sind funktional, widerstandsfähig und zuverlässig: Die OIML R 60 C3-Zeverlassung bestätigt ihre hohe Messqualität und befähigt sie für Wägesysteme zur legalen Verwendung gegenüber Dritten.
• Der Anschlusskasten aus ABS senkt die Kosten und gewährleistet dank der Schutzeinrichtung gegen Blitzschlag und elektrische Entladungen gleichzeitig den maximalen Schutz der Platine.
• Die Wägeindikator WINOX-BR ist ein Basismodell mit vielen Funktionen für die einfache und unmittelbare Bedienung der Brückenwaage: Die 2 seriellen Anschlüsse, die 4 Ausgänge und 2 Logikeingänge ermöglichen den Anschluss von Fernanzeigen, Anschlusskästen, PCs un Ampeln.
• Diese Lösung ist auch ideal für Überflur-Brückenwaagen geeignet. Durch di Kombination der verschiedenen Komponenten (Wägezellen, Anschlusskasten und Wägeterminal) erhält man ein einfaches, aber anpassungsfähiges und mit allen notwendigen Funktionen ausgestattetes Wägesystem.

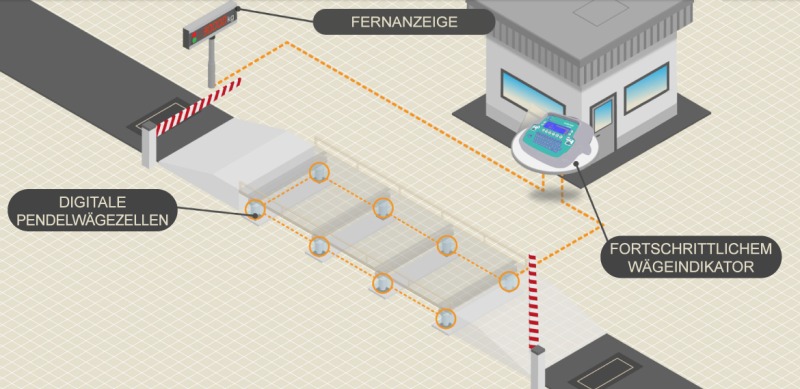

2. Lösung mit digitalen Wägezellen.

Das System besteht aus:

• 8 digitalen Pendelwägezellen COD zu 25 Tonnen;
• Fortschrittlicher Wägeindikator für Brückenwaagen WTAB-BGE;
• Fernanzeige mit integrierter Ampel RIP6100IP65.

Wie funktioniert das?

Die 8 digitalen COD-Wägezellen sind über RS485 durch ein Eingangs-/Ausgangssystem untereinander verbunden, während die letzte Wägezelle direkt an den Wägeindikator für Brückenwaagen WTAB-BGE mit integriertem Drucker angeschlossen wird.

Der Wägeindikator ist wiederum mit der Fernanzeige mit integrierter Ampel über RS485-Ausgang verbunden.

Der Mehrwert

• Digitale Wägezellen COD sind besonders stabil und zuverlässig: Sie garantieren eine höhere Signalsicherheit, da sie unempfindlich gegen elektromagnetische Störugen sind und sie sind nach OIML R 60 C5 zur legalen Verwendung gegenüber Dritten zugelassen.
• Wägezellen COD können ohne strukturelle Änderungen ältere analoge Wägezellnemodelle ersetzen, da sie mit den meisten handelsüblichen analogen Drucklast-Pendelwägezellen mechanisch kompatibel und austauschbar sind.
• COD-Wägezellen haben einen wasserdichten Doppelstecker, sodass die Wägezellen mit einem Eingangs-/Ausgangssystem untereinander verbunden und anschließend direkt an den Wägeindikator angeschlossen werden können: der Anschluss ist einfacher, es ist kein Anschlusskasten notwendig und Austauscharbeiten im Fehlerfall werden erleichtert.
• Das in der Basis der COD-Wägezellenstruktur integrierte neue Drehsicherungssystem ist sechseckig ausgeführt: dies verhindert das Drehen der Wägezelle und gewährleistet die perfekte Stabilität des Systems.
• Mit COD-Wägezellen sparen Sie Zeit: durch Positionierung eines Gewichts an jeder unter der Brückenwaage installierten Wägezelle führen die digitalen Wägezellen die digitale Entzerrung automatisch durch.
• COD-Wägezellen mit digitalem Signal bieten auch weitere Vorteile wie fortschrittliche Diagnosefunktionen und prozentuale Lastverteilung.
• Speicher- und Rückverfolgungsvorgänge werden erleichtert: die umfangreiche Datenbank des Wägeindikators WTAB-BGE ermöglicht die Aufzeichnung von Kennzeichen, Produkten, Kunden und Bedienern, auch durch direkte Eingabe über die erweiterte Tastatur des Instruments.
• Datenspeicherung und -verwaltung werden vereinfacht: dank der 2 USB-Anschlüsse am Wägeindikator WTAB-BGE können Daten exportiert und auf einem USB-Stick gespeichert werden. Das Weiteren können Barcode-Leser mit Ausdruck und Aufruf der ID der offenen Wägung verwaltet werden.

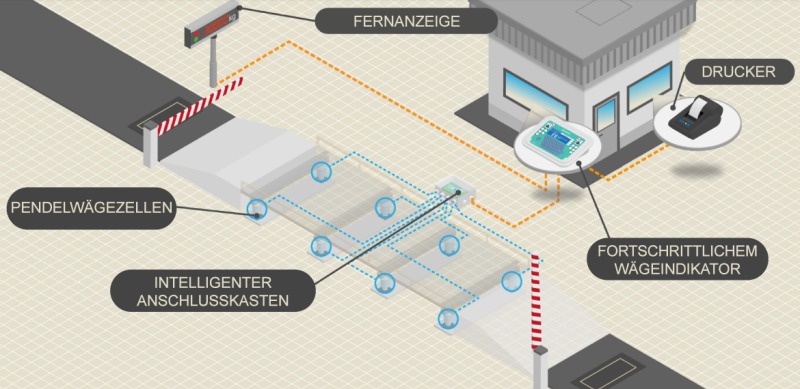

3. Lösung mit intelligentem Anschlusskasten und fortschrittlichem Wägeindikator für Brückenwaagen.

Das System besteht aus:

• 8 Drucklast-Pendelwägezellen COL zu 30 Tonnen;
• Intellegenter Anschlusskasten CLM8;
• Fortschrittlicher Wägeindikator für Brückenwaagen WINOX-BGE;
• Drucker STAVT-II;
• Fernanzeige mit integrierter Ampel RIP6100IP65.

Wie funktioniert das?

Die 8 COL-Wägezellen sind unter der Struktur positioniert und mit dem intelligenten CLM8-Anschlusskasten in einem IP67-Edelstahlgehäuse verbunden.

Der Anschlusskasten ist mit dem Wägeindikator verbunden, der wiederum über RS485-Anschluss mit der Fernanzeige mit integrierter Ampel und über RS232 mit dem Drucker verbunden ist.

Der Mehrwert

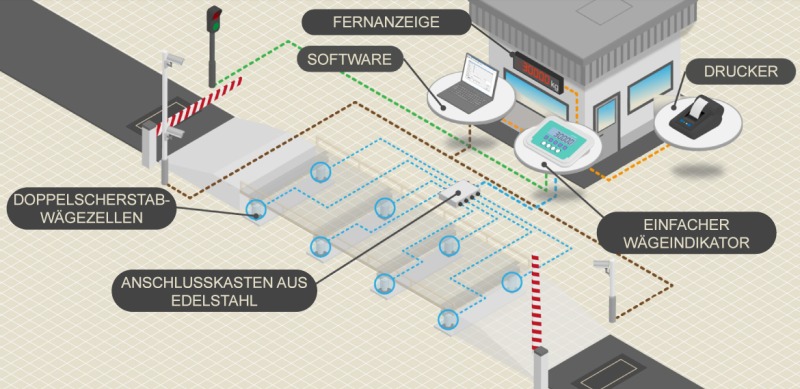

4. Lösung mit Verwaltungssoftware.

Das System besteht aus:

• 8 Doppelscherstab-Wägezellen DTL zu 25 Tonnen;
• Anschlusskasten aus Edelstahl CE81INOX;
• Wägeindikator WLIGHT;
• Fernanzeige RIP6100N;
• Verwaltungssoftware PROG WBRIDGE.

Wie funktioniert das?

Die 8 DTL-Doppelscherstab-Wägezellen sind unter der Struktur positioniert und mit dem Anschlusskasten aus Edelstahl CE81INOX verbunden.

Der Anschlusskasten ist mit dem WLIGHT-Wägeindikator mit Alibispeicher verbunden, die wiederum über serielle Ausgänge mit der Fernanzeige und dem PC verbunden ist, auf dem die Verwaltungssoftware PROG WBRIDGE installiert ist.

Der Mehrwert

• DTL-Doppelscherstab-Wägezellen sind ideal für Spezialanwendungen: durch ihre mechanische Symmetrie sind sie robust und von Natur aus unempfindlich gegenüber Seitenkräften; in Kombination mit dem Wägemodul mit integrierter selbstzentrierender Kugel gewährleisten sie zudem eine präzise und zuverlässige Wägung.
• Dank des Wägeindikators WLIGHT ist das System zur legalen Verwendung gegenüber Dritten zugelassen: Der sichtbare Indikator und die mögliche Nutzung de Software über den Alibispeicher sorgen für die vollständige Konformität des Systems.
• die Verwaltung ist einfach und Einsparungen sind garantiert: die Brückenwaage wird vollständig mit der Software PROG WBRIDGE ohne die Notwendigkeit kostspieliger und komplexer Wägeindikatoren verwaltet.
• PROG WBRIDGE vereinfacht die Kontrolle und bietet eine vollständige Datenverwaltung und - speicherung: Kamerabilder von Fahrzeugkennenzeichen können gespeichert und Wägungen oder Ausdrucken angehängt sowie personalisierte Ausdrucke verwalten und um Daten zu speichern.
• PROG WBRIDGE verwaltet jeden PC-Drucker; in diesem Fall kann man daher den vorhandenen PC-Drucker anschließen und direkt nutzen.

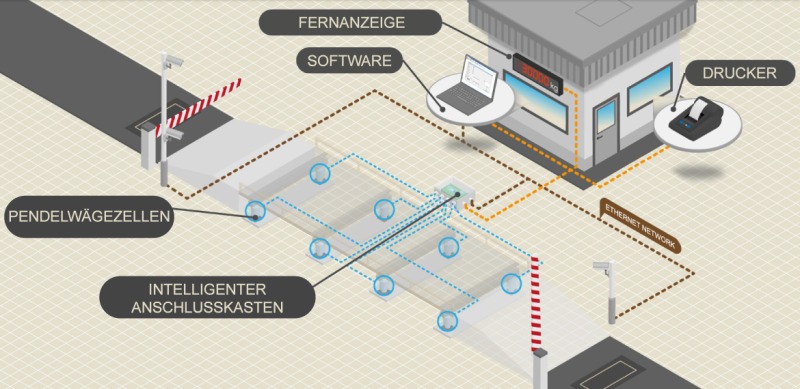

5. Lösung mit intelligentem Anschlusskasten und Verwaltungssoftware.

Das System besteht aus:

• 8 Drucklast-Pendelwägezellen COK zu 50 Tonnen;
• Intelligenter Anschlusskasten CLM8;
• Fernanzeige RIP6100N;
• Verwaltungssoftware PROG WBRIDGE.

Wie funktioniert das?

Der Mehrwert

• Der intelligente Aschlusskasten CLM8 hat 8 unabhängige Kanäle und verfügt somit über alle fortschrittlichen Diagnosefunktionen.
• CLM8 ermöglicht die Ausführung des Eingangstests der Wägezellen in mV und die Überprüfung der Lastverteilung in %, sodass Fehler oder Defekte schnell erkannt und beschädigte Zellen frühzeitig ersetzt werden können.
• CLM8 vereinfacht die Arbeitsvorgänge: es genügt, ein Gewicht an jeder der unter der Brückenwaage installierten Wägezellen zu positionieren und der intelligente Anschlusskasten führt die Entzerrung automatisch durch.
• In der Ausführung für Spezial-Brückenwaagen, die für sehr lange Fahrzeuge konzipiert sind, kann der intelligente Anschlusskasten (Version CLM16) bis zu 16 unabhängige Kanäle verwalten, das heißt 16 unter der Struktur befindliche Wägezellen.
• Die Verwaltung ist einfach und Einsparungen sind garantiert: die Brückenwaage wird vollständig mit der Software PROG WBRIDGE ohne die Notwendigkeit kostspieliger und komplexer Wägeindikatoren verwaltet.
• PROG WBRIDGE vereinfacht die Kontrolle und bietet eine vollständige Datenverwaltung und -speicherung: Kamerabilder von Fahrzeugkennzeichen können gespeichert und Wägungen oder Ausdrucken angehängt sowie personalisierte Ausdrucke verwaltet werden. Sie umfasst außerdem zwei Arten von Datenbanken zur Datenverwaltung und -speicherung.
• PROG WBRIDGE verwaltet jeden PD-Drucker; in diesem Fall kann man daher den vorhandenen PC-Drucker anschließen und direkt nutzen.
• Die Kombination von PROG WBRIDGE mit dem Anschlusskasten CLM8 ermöglicht die Verwaltung der Brückenwaage von 2 unterschiedlichen Arbeitsplätzen mit einer gemeinsam genutzten Datenbank. Die ideale Lösung für Unternehmen, die zum Beispiel zwei separate Arbeitsplätze für die tagsüber und für die nachts durchgeführten Wägungen haben. Darüber hinaus können auch 2 Brückenwaagen von demselben PC aus verwaltet werden.
