Sistema de pesaje para una máquina de llenado de big bags
Estación de llenado de sacos grandes para el envasado de gránulos de plástico.
La necesidad
Stawimpianti s.r.l. debe equipar una máquina de llenado de sacos grandes con un sistema de pesage para un cliente líder en la producción de plástico.
La máquina forma parte de una instalación para la extracción mecánica de gránulos de plástico de los silos de almacenamiento, compuesta por dos estaciones de llenado de big bags.
El objetivo es llenar los sacos grandes con el producto a granel y garantizar la uniformidad del peso de los distintos big bags mediante un pesaje repetible.
Stawimpianti s.r.l. es una empresa italina que, desde hace más de 30 años, diseña, fabrica e instala sistemas completos para el almacenamiento, la dosificación y el transporte de materias primas sólidas a granel, en polvo, en gránulos e en escamas.
Nuestra solución
Para el sistema de pesaje utilizamos:
- 3 células de carga de cizallamiento FTP 1000;
- 3 accesorios de montaje T12FTAGP;
- 1 caja de conexión en ABS CE41N;
- 1 transmisor de peso TLM8 PROFINET IO.
Cómo funciona?
El operador engancha las correas del saco a los ganchos e inicia el ciclo automático desde el panel eléctrico.
El ventilador, integrado en la máquina, infla el saco para que el material que entra disponga de todo el espacio posible.
Una vez inflado el saco, la sinfín de carga comienza a extraer los gránulos de plástico del silo y a llenar el big bag, mientras que las células de carga pesan el saco en forma continua.

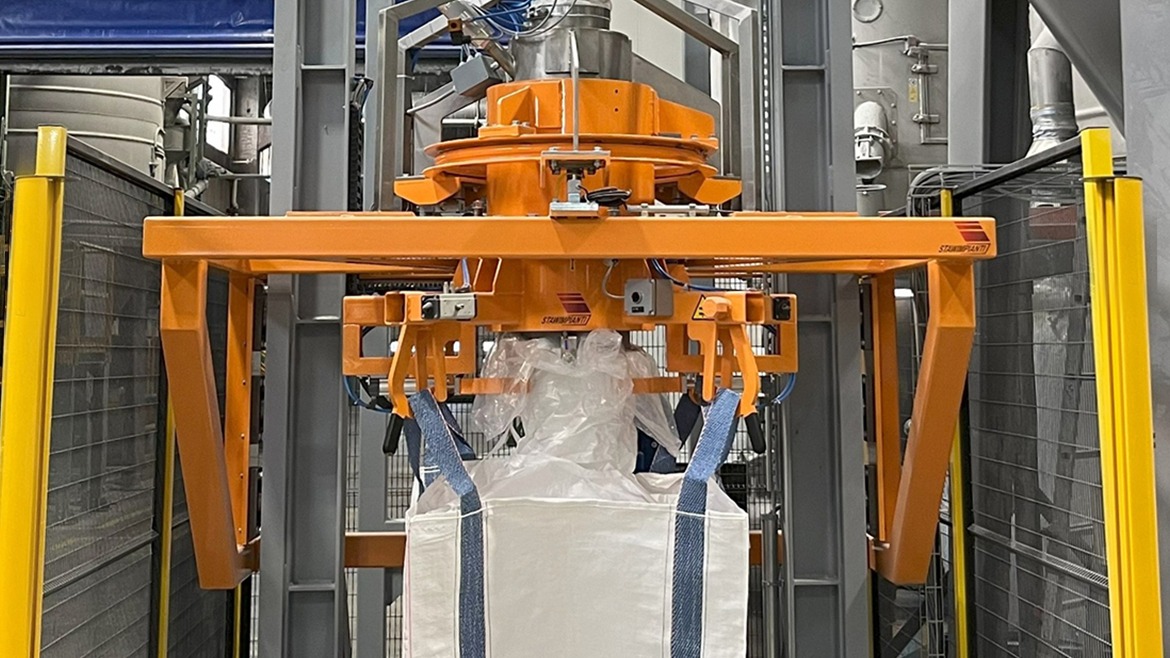

Las células de carga están instaladas sobre una plataforma giratoria, situada en el grupo operativo superior de la máquina, en la parte superior del saco, donde se encuentran los ganchos de suspensión.
Las células de carga están conectadas en paralelo a la caja de conexión de ABS CE41N, que cuenta con un grado de protección IP67, fundamental para aislar la placa del polvo y la humedad.
La plataforma giratoria es un cojinete estructural de grandes dimensiones que facilita el operador enganchar las cuatro presillas del saco, sin tener que dar la vuelta físicamente a la máquina.
La estructura fija se transforma en una estación giratoria, lo que hace que la operación de llenado sea más segura, cómoda y rápida.
La caja suma está conectada al transmisor de peso TLM8, situado en el panel eléctrico, alejado de la estructura, que transmite los datos de peso al PLC a través del bus di campo PROFINET IO.
Cuando la carga alcanza el valor de setpoint previamente establecido, el PLC envía la orden al TLM8, el cual, a través de los contactos de relé, activa el cierre de la válvula de llenado, y el saco lleno queda listo para ser desenganchado.
El valor añadido
- Las células de carga FTP 1000 ofrecen una excelente relación calidad-precio, son fiables y cuentan con un alto grado de protección.
- El accesorio de montaje T12FTAGP garantiza un pesaje preciso y exacto: cuenta con una articulación de acero inoxidable recubierta de goma, que compensa la falta de planitud de la estructura y amortigua las vibraciones generadas por la centralita hidráulica y los demás componentes en movimiento.
- El transmisor de peso TLM8 PROFINET IO garantiza una comunicación sencilla, fiable y rápida: la sólida señal del bus de campo transmite la señal de la células de carga al PLC de forma segura, incluso cuando este se encuentra a gran distancia del sistema de pesaje.
- Las células de carga, en combinación con el transmisor de peso TLM8, garantizan la uniformidad de los sacos que salen de la fábrica, poniendo a cero los errores de medición.
- La ejecución semiautomática de la máquina facilita el trabajo de los operadores y lo mejora: las operaciones de llenado son más rápidas, seguras y eficientes.
