Soluções de pesagem para pontes-báscula

Cinco combinações diferentes de componentes de pesagem.

A necessidade

Escolher os componentes corretos para produzir uma ponte-báscula para gerenciar de forma rápida, confiável e precisa a pesagem de veículos e caminhões em ambientes industriais e agrícolas, como armazéns, canteiros de obras, empresas agrícolas e sistemas de produção.

Os dois tipos mais comuns de ponte-báscula são:

→ As pontes-báscula acima do solo com rampas de acesso.
Simples de instalar, flexíveis e facilmente adaptáveis ao ambiente, são solução ideal para pesar veículos de trabalho e materiais industriais.

→ As pontes-báscula de fossa.
São sistemas de pesagem rentes ao chão, concebidos para se integrarem perfeitamente à superfície da via. As células de carga são alojadas dentro de uma fossa na qual é posicionado um plano de referência. Elas podem variar de tamanho, dependendo do comprimento do veículo a ser pesado.

Ao instalar uma ponte-báscula, seja acima do solo ou de fossa, é essencial garantir sua precisão, confiabilidade e durabilidade ao longo do tempo.

As pontes-báscula geralmente são sistemas de pesagem homologados para uso legalizado em relação a terceiros. A homologação é necessária quando o peso detectado tem valor legal, como na compra e venda de mercadorias, uma vez que os dados de pesagem do veículo são referência oficial para faturamento, mas também para verificar se a carga do veículo não escede os limites definidos pelas leis de trânsito.

As nossas soluções

Oferecemos 5 diferentes soluções de instalação, que podem ser utilizadas tanto para pontes-báscula de fossa como acima do solo.

As soluções combinam diferentes componentes de pesagem: células de carga analógicas ou digitais, indicadores de peso simples ou avançados, específicos para pontes-báscula, caixa de junção e software de gestão.

1. Solução simples e acessível.
Para pontes-báscula clássicas, completas com todos os componentes e ideais para quem procura uma solução econômica.

2. Solução com células de carga digitais.
Para pontes-báscula avançadas: elevada segurança do sinal e facilidade de cabeamento.

3. Solução com caixa de junção inteligente e indicador de peso avançado para pontes-báscula.
Para pontes-báscula que combinan conveniência e funcionalidade: gestão simples e diagnósticos avançados.

4. Solução com software de gestão.
Para pontes-báscula essenciais e versáteis, com diferentes métodos de pesagem e um banco de dados completos.

5. Solução com caixa de junção inteligente e software de gestão.
Para pontes-báscula multifuncionais, para gerenciar várias balançãs no mesmo estabelecimento.

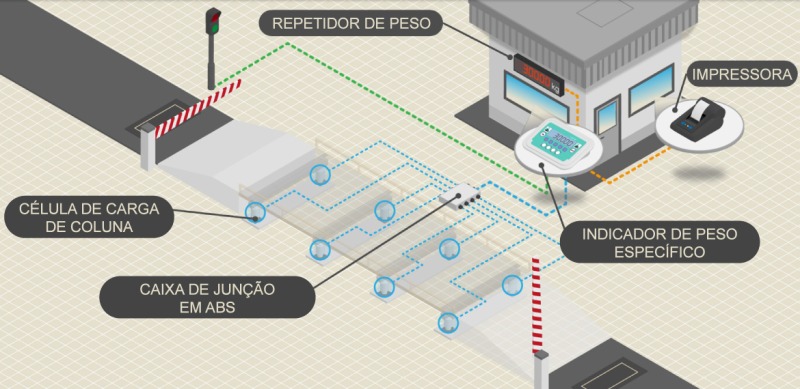

1. Solução simples e acessível.

O sistema é composto por:

8 células de carga de compressão com coluna CBX de 25 toneladas,
caixa de junção em ABS CE81PN,
indicador de peso para pontes-báscula WINOX-BR,
impressora Epson TM-U295,
repetidor de peso RIP6100N.

Como funciona?

As oito células de carga COK são instaladas sob a ponte-báscula e se conectam em paralelo à caixa de junção em ABS CE81ON, lodalizada na lateral do sistema.

A caixa de junção está conectada ao indicador de peso WINOX-BR, que por sua vez se conectado através da saída RS485 ao repetidor de peso RIP6100N e, através da saída RS232, à impressora.

O indicador de peso e a impressora são posicionadas perto da ponte-báscula, dentro de cabine onde fica o operador, enquanto o repetidor de peso é instalado na parede externa.

O valor agregado

As células de carga de compressão COK são básicas, mas fortes e confiáveis: a homologação OIML R60 C3 certifica sua alta qualidade metrológica e as torna adequadas para sistemas de pesagem aprovados para uso legalizado em relação a terceiros.
A caixa de junção em ABS permite manter os custos baixos e, ao mesmo tempo, garante a máxima proteção da placa graças ao dispositivo de proteção contra relâmpagos e descargas elétricas.
O indicador de peso WINOX-BR é um indicador de peso básico, mas repleto de funções que tornam a gestão de ponte-báscula simples e imediata: as 3 portas seriais, as 4 saídas e as 2 entradas lógicas, permiten conectar repetidores de peso, caixas de junção, PCs e semáforos.
Esta solução também é ideal para pontes-báscula acima do solo. A combinação dos vários componentes (células de carga, caixa de junção e indicador de peso) permite a montagem de um sistema de pesagem simples, mas adaptável e completo, com todas as funções necessárias para a gestão de pesagem.

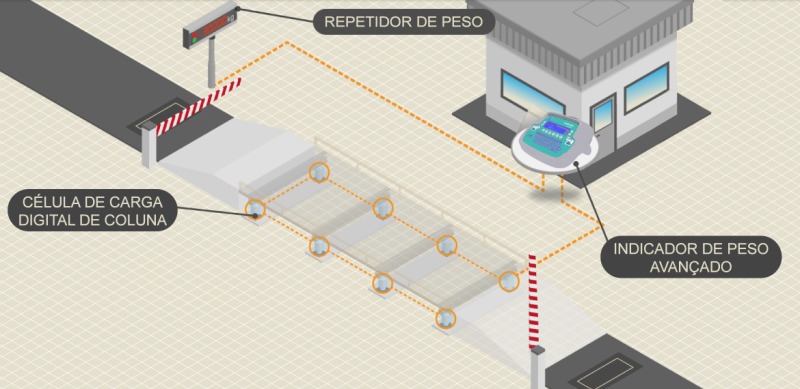

2. Solução com células de carga digitais.

O sistema é composto por:

8 células de carga digitais de coluna COD de 25 toneladas,
inidcador de peso avançado para pontes-báscula WTAB-BGE,
repetidor de peso con semáforo integrado RIP6100IP65.

Como funciona?

As 8 células de carga digitais COD são conectadas entre si em RS485 através de um sistema in-out, enquanto a última célula de carga se conecta directamente ao indicador de peso para pontes-báscula WTAB-BGE com impressora integrada.

Por sua vez, o indicador de peso se conecta ao repetidor de peso com semáforo integrado através da saída RS485.

O valor agregado

As células de carga digitais COD são particularmente estáveis e confiáveis: garantem maior segurança do sinal, pois são imunes a a interferências eletromagnéticas e têm a homologação OIML R 60 C5 para uso legalizado em relação a terceiros.
As células de carga COD podem ser substituídas por modelos analógicos mais antigos sem modificar a estrutura; elas são mecanicamente compatíveis e intercambiáveis com a maioria dos modelos analógicos de compressão com coluna disponíveis no mercado.
As células de carga COD têm un conector duplo à prova d'água; assim, é possível conectar as células de carga entre si com um sistema in-out e, posteriormente, conectá-las diretamente ao indicador: a conexão é mais fácil, a caixa de junção não é necessária e as operações de substituição em caso de falha são mais fáceis.
O sistema anti-rotação de nova geração integrado na base da estrutura da célula de carga COD tem uma forma hexagonal: isso impede que a célula gire e garante a perfeita estabilidade do sistema.
Com as células de carga COD você economiza tempo: ao posicionar um peso em cada célula de carga instalada sob a ponte-báscula, as células de carga digitais realizam automaticamente a equalização digital.
As células de carga COD com sinal digital também oferecem outras vantagens, como diagnóstico avançado e a distribuição percentual de carga.
As operações de armazenamento e rastreabilidade são facilitadas: o banco de dados completo do indicador de peso WTAB-BGE permite registrar placas, produtos, clientes e operadores digitando-os diretamente a partir do teclado estendido conectado ao instrumento.
Salvar e gerenciar dados é fácil: graças às 2 portas USB do indicador de peso WTAB-BGE, é possível exportar e salvar dados em um pen drive. Além disso, é possível gerenciar leitores de código de barras com impressão e recuperação da ID de pesagem aberta.

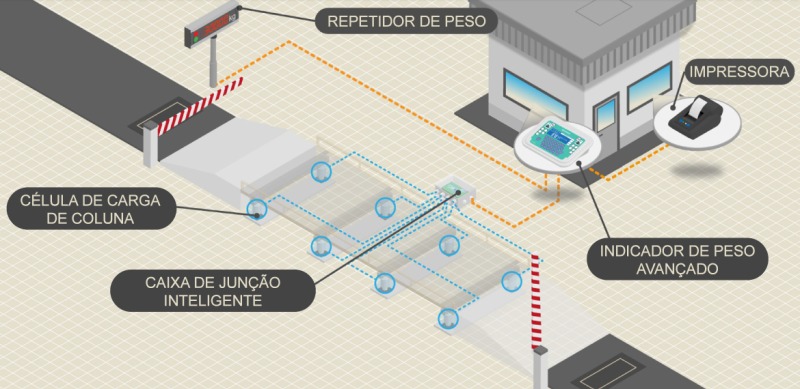

3. Solução com caixa de junção inteligente e indicador de peso avançado para pontes-báscula.

O sistema é composto por:

8 células de carga de compressão com coluna COL de 30 toneladas,
caixa de junção inteligente CLM8,
indicador de peso avançado para pontes-báscula WTAB-BGE,
impressora STAVT-II,
repetidor de peso com semáforo integrado RIP6100IP65.

Como funciona?

As 8 células de carga COL são posicionadas sob a estrutura e se conectam à caixa de junção inteligente CLM8 com invólucro de aço inoxidável IP67.

A caixa de junção é conectada ao indicador de peso, que por sua vez se conecta, através da porta RS485, ao repetidor de peso com semáforo integrado e, através da porta RS232, à impressora.

O valor agregado

As células de carga COL são confiáveis e ideais para suportar cargas elevadas: elas são fabricadas com aço inoxidável, com alto grau de proteção IP e têm a certificação OIML R 60 C4 para uso legalizado em relação a terceiros.
A caixa de junção inteligente CLM8 possui 8 canais independentes; isso faz com que tenha todas as funções de diagnóstico avançado.
Com a CLM8 é possível realizar testes de entrada da célula de carga em mV e verificar a distribuição de carga em %, para permitir a identificação rápida de quaisquer erros ou falhas e a substituição imediata das células danificadas.
A CLM8 simplifica as operações: basta colocar um peso sobre cada célula de carga instalada sob a ponte-báscula e a caiza de junção inteligente efetua automaticamente a equalização.
O banco de dados completo do indicador de peso WINOX-BGE permite registar placas, produtos, clientes e operadores, digitando-os diretamente a partir do teclado estendido do instrumento, facilitando assim as operações de armazenamento e rastreabilidade.
Graças às 2 portas USB do indicador de peso é possível exportar e salvar os dados em um pen drive. Além disso, é possível gerenciar leitores de código de barras com impressão e recuperação da ID da pesagem aberta.

As soluções 1, 2 e 3 são perfeitas para pequenas empresas que não têm necessidades especiais, como empresas agrícolas, pequenas fábricas de reção, empresas madeireiras ou pequenos produtores.

As soluções 4 e 5 são ideais para empresas que desejam gerenciar pontes-báscula a partir de PC com software, ou que exigem uma gestão mais estruturada, como aquelas dos setores químico, alimentício e farmacêutico.

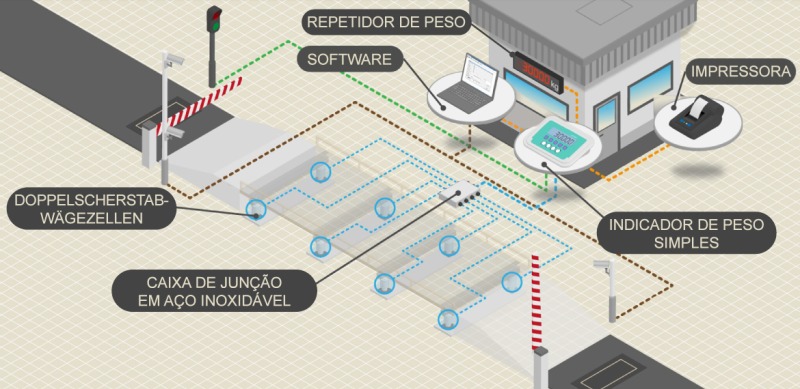

4. Solução com software de gestão.

O sistema é composto por:

8 células de carga de cisalhamento duplo DTL de 25 toneladas,
caixa de junção em aço inoxidável CE81INOX,
indicador de peso WLIGHT,
repetidor de peso RIP6100N,
software de gestão PROG WBRIDGE.

Como funciona?

As 8 células de carga de cisalhamento duplo DTL são posicionadas sob a estrutura e se conectam à caixa de junção em aço inoxidável CE81INOX.

A caixa de junção é conectada ao indicador de peso WLIGHT com memória álibi que, por sua vez, se conecta, através de saídas seriais, ao repetidor de peso e ao PC no qual o software de gestão PROG WBRDGE está instalado.

O valor agregado

As células de carga de cisalhamento duplo DTL são ideais para aplicações especiais: a sua simetria mecânica torna-as robustas e naturalmente resistentes a quaisquer forças laterais; além disso, combinadas com o accesório de montagem com esfera autocentrante integrada, garantem uma pesagem precisa e confiável.
O indicador de peso WLIGHT torna o sistema homologado para uso legalizado em relação a terceiros: o indicador visível e a possibilidade de usar o software através de memória álibi tornam o sistema totalmente compatível.
A gestão é simples e a economia é garantida: toda a gestão da ponte-báscula é confiada ao software de gestão PROG WBRIDGE e não são necessários indicadores de peso dispendiosos e complexos.
Com o PROG WBRIDGE o controle é facilitado e a gestão e armazenamento de dados são completos: você pode salvar imagens das placas dos veículos a partir das câmeras e anexá-las para pesagens ou impressões, e até mesmo gerenciar impressões personalizadas.
O PROG WBRIDGE possui 2 tipos de bancos de dados para gerenciar estações de trabalho diferentes a partir do mesmo PC e para arquivar os dados.
o PROG WBRIDGE gerencia qualquer impressora de PC; neste caso, você pode conectar e usar diretamente a impressora do computador disponível.

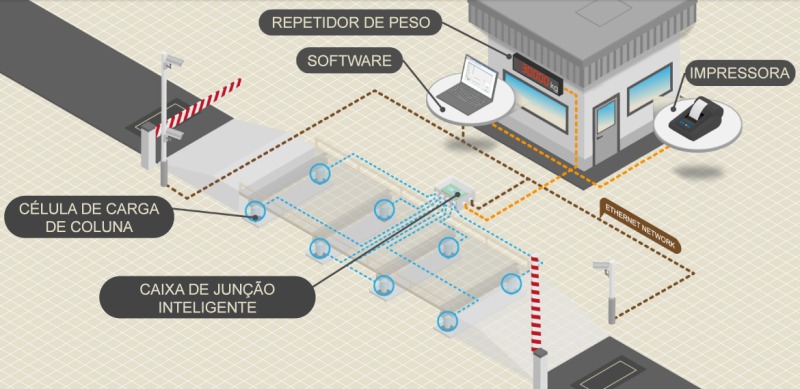

5. Solução com caixa de junção inteligente e software de gestão.

O sistema é composto por:

8 células de carga de compressão com coluna COK de 50 toneladas,
caiza de juncão inteligente CLM8,
repetidor de peso RIP6100N,
software de gestão PROG WBRIDGE.

Como funciona?

As 8 células de carga COK são posicionadas sob a estrutura e se conectam à caixa de junção inteligente CLM8.

A caixa de junção é conectada, através da saída RS485, ao repetidor de peso , através de rede Ethernet TCP/IP, ao PC no qual o software de gestão PROG WBRIDGE está instalado.

No caso de sistemas de pesagem aprovados para uso legalizado em relação a terceiros, a caixa de junção inteligente CLM8 deve ser posicionada de modo que o visor fique sempre visível.
É uma condição obligatória, já que, na ausência do indicador de peso, permanecerá a indicação de peso primária.

O valor agregado

A caixa de junção inteligente CLM8 possui 8 canais independentes; isso faz com que tenha todas as funções de diagnóstico avançado.
Com a CLM8 é possível realizar testes de entrada da célula de carga em mV e verificar a distribuição de carga em %, para permitir a identificação rápida de quaisquer erros ou falhas e a substituição imediata das células danificadas.
A CLM8 simplifica as operações: basta colocar um peso sobre cada célula de carga instalada sob a ponte-báscula e a caixa de junção inteligente efetua automaticamente a equalização.
Na versão para pontes-báscula especiais, projetada para veículos muito longos, a caixa de junção inteligente (versão CLM16) pode gerenciar até 16 canais independentes, ou seja, 16 células de carga posicionadas sob a estrutura.
A gestão é simples e a economia é garantida: toda a gestão da ponte-báscula é confiada ao software de gestão PROG WBRIDGE e não são necessários indicadores de peso dispendiosos e complexos.
Com o PROG WBRIDGE o controle é facilitado e a gestão e armazenamento de dados são completos: você pode salvar imagenes das placas dos veículos a partir das câmeras e anexá-las para pesagens ou impressões, e até mesmo gerenciar impressões personalizadas. Também inclui 2 tipos de bancos de dados para gestão e armazenamento de dados.
O PROG WBRIDGE gerencia qualquer impressore de PC; neste caso, você pode conectar e usar diretamente a impressora do computador disponível.
A combinação do PROG WBRIDGE com a caixa de junção inteligente CLM8 permite gerenciar a ponte-báscula a partir de 2 locais diferentes através de um banco de dados compartilhado. É a solução ideal para empresas que têm, por exemplo, duas estações separadas para pesagens diurnas e noturnas. Também permite gerenciar 2 pontes-báscula a partir do mesmo PC.
