Sistema de pesagem para máquina enchedora de big bags

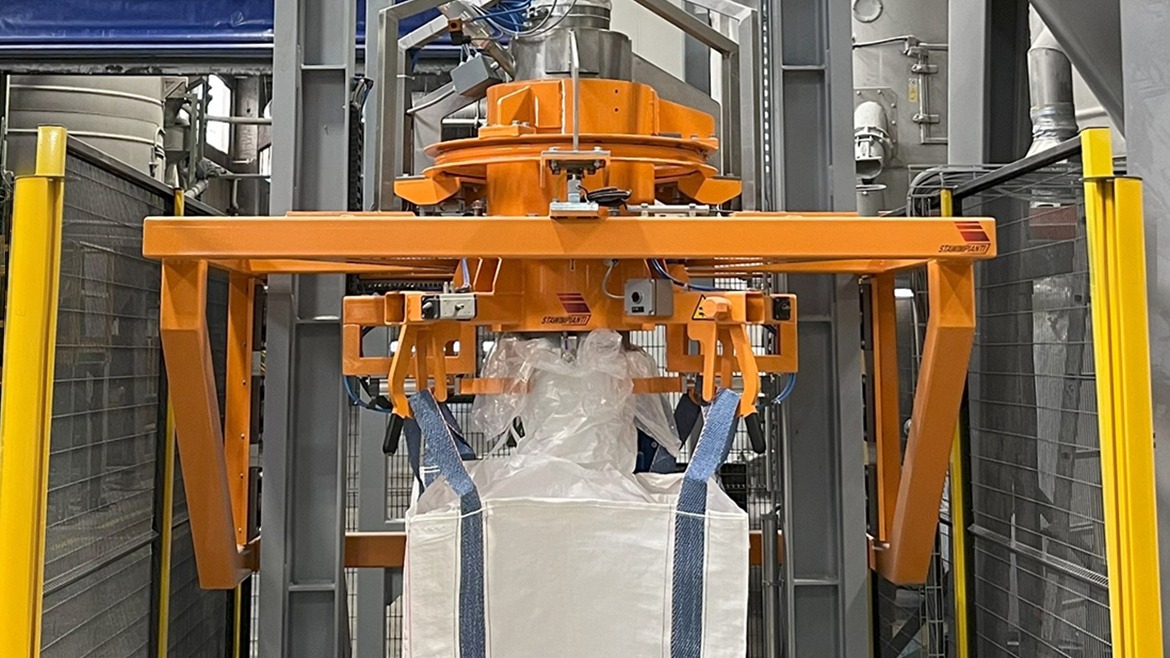

Estação de enchimento de sacos para ensacamento de grânulos de plástico.

A necessidade

A Stawimpianti srl deve equipar uma máquina enchedora de sacos com um sistema de pesagem para um cliente líder na produção de plásticos.

A máquina faz parte de um sistema para a extração mecânica de grânulos de plástico dos silos de armazenamento composto por duas estações de enchimento de big bags.

O objetivo é encher os sacos com o produto a granel e garantir um peso uniforme dos diferentes big bags através de uma pesagem repetível.

A Stawimpianti srl é uma empresa italiana que há mais de 30 anos projeta, fabrica e instala sistemas completos para o armazenamento, dosagem e transporte de matériais-primas sólidas a granel, em pó, grânulos ou flocos.

Nossa solução

Para o sistema de pesagem, usamos:

3 células de carga de cisalhamento FTP 1000;
3 acessórios de montagem T12FTAGP;
1 caixa de junção em ABS CE41N;
1 transmissor de peso TLM8 PROFINET IO.

Como funciona?

O operador fixa as alças do sacos nos ganchos de suspensão e inicia o ciclo automático a partir do painel elétrico.
O ventilador integrado à máquina infla o saco antes do enchimento, maximizando o volume disponível para o material.

Depois que o saco é inflado, a rosca sem-fim extrai os grâulos de plástico do silo e os direciona para o big bag, enquanto as células de carga monitoram continuamente o peso do saco.

As células de carga são instaladas acima de um anel de giro posicionado no conjunto estrutural superior de máquina, na parte superior do saco, onde estão localizados os ganchos de suspensão.

As células de carga são conectadas em paralelo com a caixa de junção em ABS CE41N, que possui grau de proteção IP67, essencial para proteger a placa contra poeira e umidade.

O anel de giro é um rolamento estrutural de grandes dimensões que ajuda o operador a fixar as 4 alças da bolsa sem girar fisicamente ao redor da máquina.
A estrutura fixa se transforma em uma estação rotativa, tornando a operação de enchimento mais segura, conveniente e rápida.

A caixa de junção se conecta ao transmissor de peso TLM8, localizado no painel elétrico, longe da estrutura, que trasmite os dados de peso para o PLC através do bus di campo PROFINET IO.

Quando a carga atinge o valor do ponto de ajuste definido anteriormente, o PLC envia o comando para o TLM8 que, através dos contatos do relé, aciona o fechamento da válvula de enchimento. Assim, o saco cheio está pronto para ser liberado.

O valor agregado

As células de carga FTP 1000 têm uma excelente relação custo-beneficio, são confiáveis e oferecem alto grau de proteção.
O acessório de montagem T12FTAGP garante uma pesagem precisa e acurada: possui uma articulação de aço inoxidável revestida de borracha que compensa a não planicidade da estrutura e amortece as vibrações geradas pela unidade de controle hidráulico e outras partes móveis.
O transmissor de peso TLM8 PROFINET IO garante uma comunicação fácil, confiável e rápida: o sinal robusto do bus de campo transfere o sinal da célula de carga para o PLC com segurança, mesmo quando está a uma longa distância do sistema de pesagem.
As células de carga, em combinação com o transmissor de peso TLM8, garantem a uniformidade dos sacos que saem da planta, eliminando erros de medição.
O sistema automático da máquina apoia e melhora a atividade do operador: as operações de enchimento são mais rápidas, seguras e eficientes.
