A necessidade

Nossa solução

Para o sistema de pesagem no distribuidor de fertilizantes, usamos:

• 8 células de carga de cisalhamento FTP de 5.000 kg em aço inoxidável;
• 1 transmissor de peso multicanal TLM8 CANopen.

Como funciona?

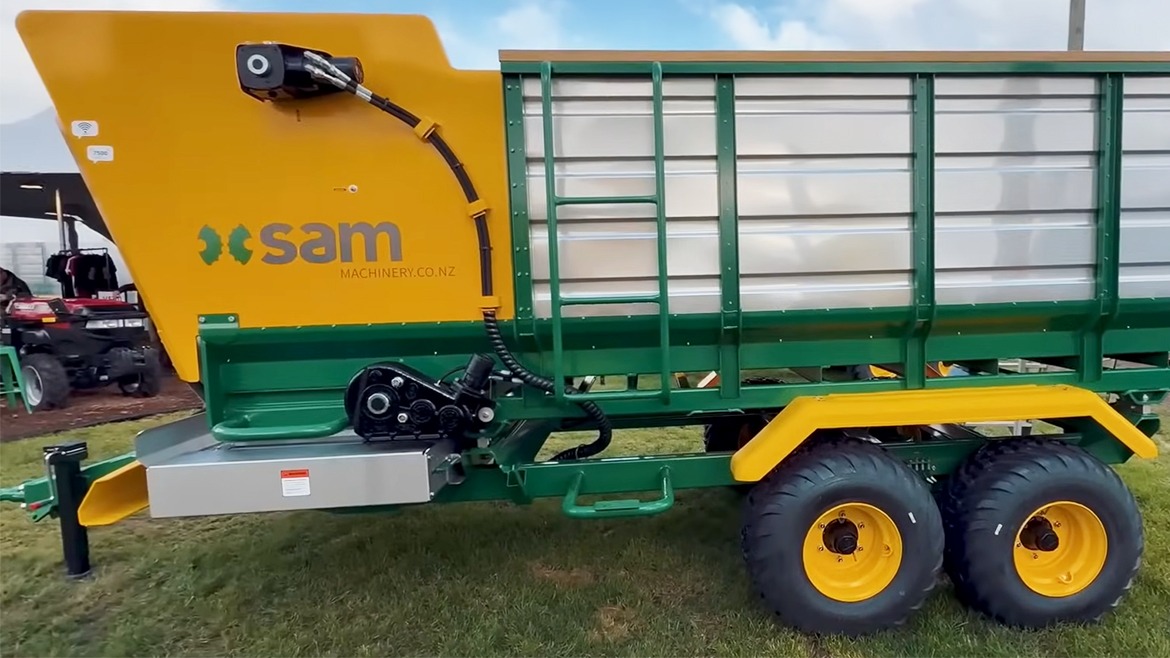

Cada distribuidor de fertilizantes é montado sobre um chassi sob medida no qual estão montadas as 8 células de carga FTP de 5.000 kg e grau IP68.

Cada célula de carga é instalada nos principais pontos de pesagem sob a tremonha e conectada diretamente ao transmissor de peso TLM8.

O transmissor de peso é montado em uma gaveta sobre placa Omega/DIN personalizada, montada sobre um suporte de borracha ao lado dos sistemas hidráulico e elétrico.

As células de carga detectam o peso do produto dentro do distribuidor de fertilizantes em tempo real. O transmissor de peso comunica os dados através do protocolo CANopen à unidade de controle.

O operador define a taxa de fluxo de produto desejada na unidade de controle que, com base na velocidade de avanço da máquina, ajusta a liberação do produto no campo.

Os dados de pesagem também são usados para alertar o operador sobre a quantidade de produto restante e o produto total distribuído.

O valor agregado

• As células de carga FTP são compactas e integram-se perfeitamente ao chassi da máquina, minimizando o volume.
• O transmissor de peso TLM8, com 8 canais independentes, monitora e gerencia as células de carga individuais, facilitando as operações de equalização, zeragem e diagnóstico, e a exibição da distribuição da carga em cada canal ativo.
• A perfeita integração do protocolo CANopen do TLM8 com a unidade de controle permite visualizar em tempo real o diagnóstico das células de carga. O operador pode notar imediatamente se uma célula de carga tem problemas, enquanto o técnico que fornece assistência não terá que remover células individuais da máquina para encontrar aquela defeituosa.
• A combinação das células de carga e do transmissor de peso com a unidade de controle permite manter o produto restante sob controle, garantindo assim uma distribuição uniforme e precisa independentemente da velocidade de avanço, reduzindo desperdícios.
• O sistema de pesagem é tão versátil que é usado não apenas no distribuidor de fertilizantes, mas em vários modelos de máquinas agrícolas producida pela SAM Machinery.
