Die Notwendigkeit

Unsere Lösung

Für das Wägesystem auf dem Düngerstreuer haben wir Folgendes verwendet:

• 8 Scherstab-Wägezellen FTP mit Nennlast 5.000 kg aus Edelstahl;
• 1 mehrkanaligen Wägetransmitter TLM8 CANopen.

Wie funktioniert Das?

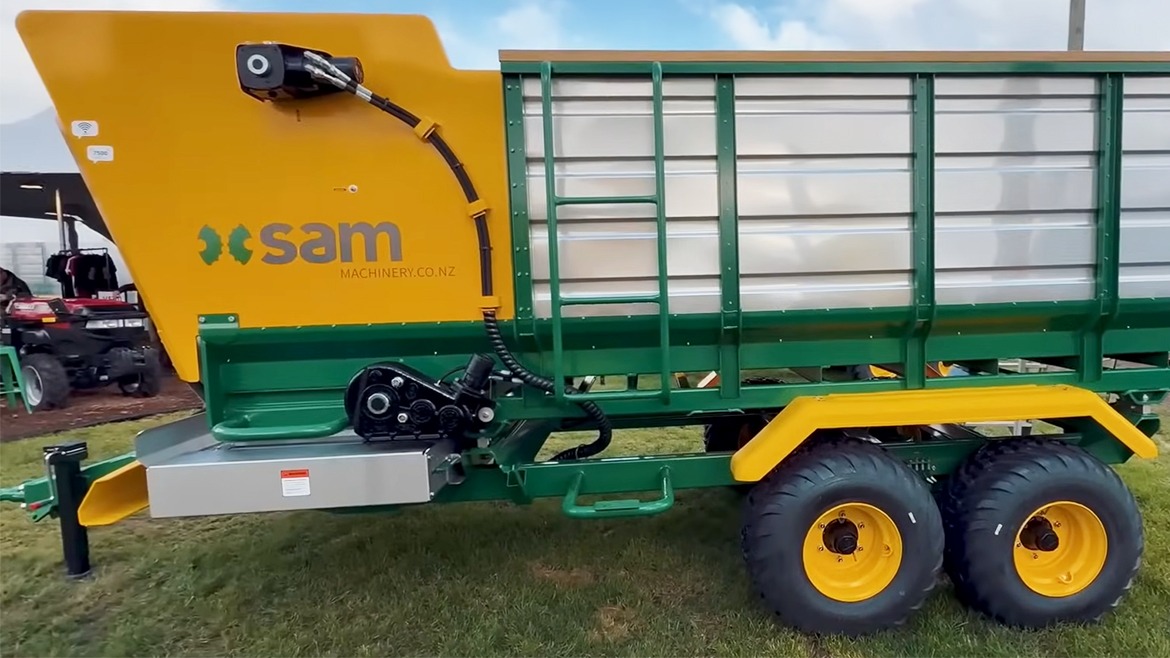

Jeder Düngerstreuer ist mit einem maßgeschneiderten Rahmen ausgestattet, auf dem die 8 FTP-Wägezellen mit Nennlast 5.000 kg und Schutzart IP68 montiert sind.

Jede Wägezelle wird an den wichtigsten Wägepunkten unterhalb des Trichters installiert un direkt an den TLM8-Wägetransmitter angeschlossen.

Der Wägetransmitter ist im Gehäuse auf einer speziell angefertigten Omega/DIN-Schiene montiert, die auf einer Gummihalterung neben den Hydraulik- und Elektrosystemen angebracht ist.

Die Wägezellen erfassen in Echtzeit das Gewicht des im Düngerstreuer vorhandenen Produkts. Der Wägetransmitter übermittelt die Daten über das CANopen-Protokoll and die Steuereinheit.

Der Bediener stellt den gewünschten Produktdurchsatz an der Steuereinheit ein, die je nach Fahrgeschwindigkeit der Maschine die Abgabe des Produkts auf das Feld entsprechend anpasst.

Darüber hinaus werden die Wägedaten verwendet, um den Bediener über die verbleibende Produktmenge und die Gesamtmenge des verteilten Produkts zu informieren.

Der Mehrwert

• FTP-Wägezellen sind kompakt und fügen sich perfekt in den Maschinenrahmen ein, wodurch der Platzbedarf minimiert wird.
• Der TLM8-Wägetransmitter mit 8 unabhängigen Kanälen überwacht und verwaltet die einzelnen Wägezellen, erleichtert die Entzerrungs-, Nullstellungs- und Diagnosevorgänge und zeigt die Lastverteilung auf jedem aktiven Kanal an.
• Die perfekte Integration des CANopen-Protokolls des TLM8 in die Steuereinheit ermöglicht die Anzeige der Wägezellendiagnose in Echtzeit. Der Bediener kann sofort erkennen, ob eine Wägezelle Probleme aufweist. Der Servicetechniker muss somit nicht erst die einzelnen Zellen aus der Maschine ausbauen, um die defekte Zelle zu finden.
• Die Verbindung der Wägezellen und des Wägetransmitter mit der installierten Steuereinheit ermöglicht eine Kontrolle des verbleibende Produkts. Dadurch wird eine gleichmäßige und präzise Verteilung unabhängig von der Vorschubgeschwindigkeit gewährleistet, wodurch sich Verschwendung reduziert.
• Das Wägesysteme ist so vielseitig, dass es nicht nur auf dem Düngestreuer, sondern auch auf verschiedenen Landmaschinenmodellen von SAM Machinery eingesetzt wird.
