L'esigenza

La nostra soluzione

Per il sistema di pesatura sullo spandiconcime abbiamo utilizzato:

• 8 celle di carico a taglio FTP da 5.000 kg in acciaio INOX;
• 1 trasmettitore di peso multicanale TLM8 CANopen.

Come funziona?

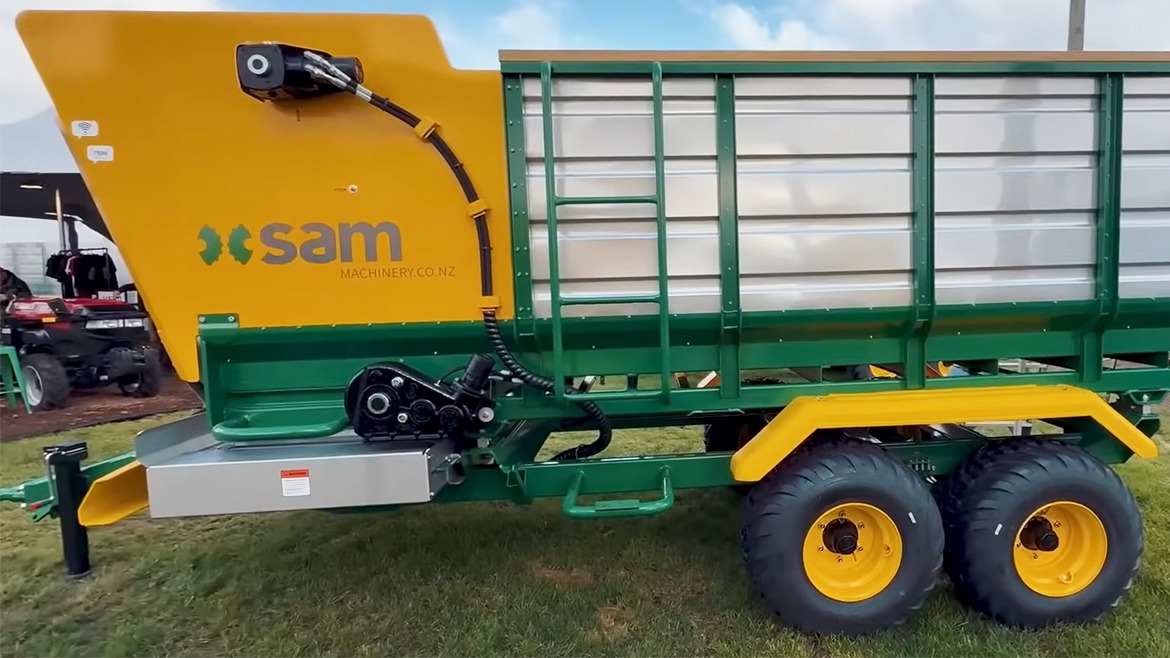

Ogni spandiconcime è dotato di un telaio su misura sul quale sono montate le 8 celle di carico FTP da 5.000 kg e grado IP68.

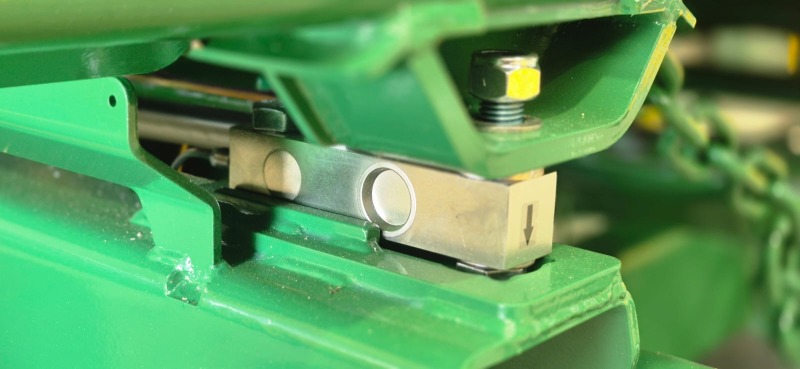

Ogni cella di carico è installata sotto alla tramoggia nei punti chiave di pesatura e collegata direttamente al trasmettitore di peso TLM8.

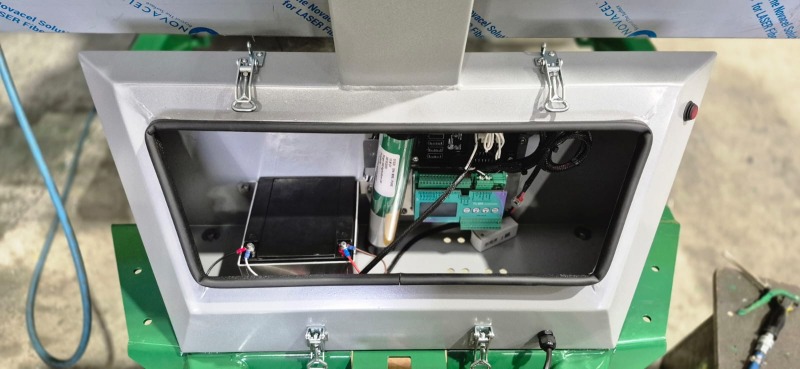

Il trasmettitore di peso è montato in cassetta su piastra Omega/DIN personalizzata, installata su un supporto in gomma accanto ai sistemi idraulici ed elettrici.

Le celle di carico rilevano in tempo reale il peso del prodotto all'interno dello spandiconcime e il trasmettitore di peso comunica i dati all'unità di controllo tramite protocollo CANopen.

L'operatore imposta la portata desiderata del prodotto dall'unità di controllo che, in base alla velocità di avanzamento della macchina, regola il rilascio del prodotto sul campo.

I dati della pesatura vengono inoltre utilizzati per avvisare l'operatore sulla quantità di prodotto rimanente e sul totale di prodotto distribuito.

Il valore aggiunto

• Le celle di carico FTP sono compatte e si integrano perfettamente con il telaio della macchina, riducendo al minimo l'ingombro.
• Il trasmettitore di peso TLM8 con 8 canali indipendenti, monitora e gestisce le singole celle di carico facilitando le operazioni di equalizzazione, azzeramento e diagnostica e la visualizzazione della ripartizione del carico su ogni canale attivo.
• La perfetta integrazione del protocollo CANopen di TLM8 con l'unità di controllo, permette di visualizzare in tempo reale la diagnostica delle celle di carico. L'operatore può accorgersi subito se una cella di carico presenta dei problemi, mentre il tecnico che fa l'assistenza non dovrà smontare le singole celle dalla macchina per trovare quella guasta.
• La combinazione delle celle di carico e del trasmettitore di peso con l'unità di controllo, permette di tenere sotto controllo il prodotto rimanente, così da garantirne la distribuzione uniforme e precisa a prescindere dalla velocità di avanzamento, riducendo gli sprechi.
• Il sistema di pesatura è talmente versatile che è usato non solamente sulla macchina spandiconcime, ma su diversi modelli di macchine agricole prodotte da SAM Machinery.
