Comment vérifier qu’un capteur de pesage fonctionne correctement – Test avec un multimètre numérique

La précision est l’une des caractéristiques les plus importantes d’un capteur de pesage.
Disposer d’informations précises est en effet crucial non seulement lors du pesage, mais aussi dans toutes les opérations de gestion et de contrôle des processus.

Mais que faire si un défaut ou un dysfonctionnement survient dans le système de pesage et que la mesure des capteurs de pesage n’est plus aussi précise ?

Il y a 2 façons de vérifier le bon fonctionnement d’un capteur de pesage : par le biais du diagnostic intégré proposé par certains instruments et par un test avec multimètre numérique.

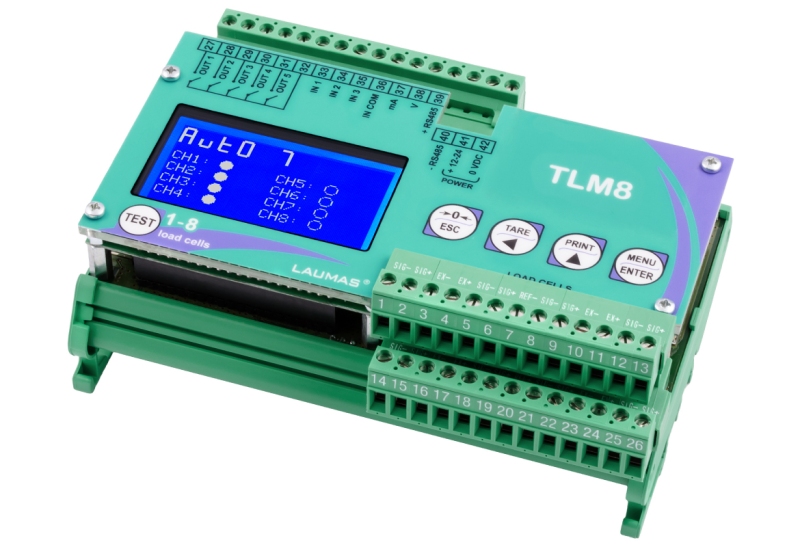

Il s’agit de la fonction à bord de certains transmetteurs de poids multicanal et de certaines boîtes de jonction, comme les transmetteurs de poids TLM8, TLB4, ou la boîte de jonction intelligente CLM8.

Si le capteur de pesage est connecté à un instrument qui offre cette possibilité, le dysfonctionnement est signalé directement par le transmetteur de poids ou par la boîte de jonction.

→ Lire également "Comment vérifier qu'un capteur de pesage fonctionne correctement - Le diagnostic intégré".

Il s’agit d’un test approfondi, utile lorsqu’on souhaite mesurer aussi bien les valeurs de résistance que celles de tension à vide du capteur de pesage.

Voici en détail comment réaliser ces deux tests.

Mesurer la résistance (ou l’impédance)

1. Il faut avant tout déconnecter les capteurs de pesage de l’instrument et s’assurer de l’absence de traces d’humidité dans la boîte de jonction dues à des infiltrations d’eau ou à la formation de condensation.
En présence d’humidité, il est nécessaire d’assainir le système ou de le remplacer le cas échéant.

2. Connecter le multimètre numérique au capteur à tester.

3. À l’aide du multimètre, vérifier :

• La valeur de résistance entre le fil du signal positif et celui du signal négatif.
  Cette valeur doit être identique ou similaire à celle indiquée sur la fiche technique du capteur de pesage (voir résistance de sortie).
• La valeur de résistance entre le fil d’alimentation positive et le fil d’alimentation négative.
  Cette valeur doit être identique ou similaire à celle indiquée sur la fiche technique du capteur (voir résistance d’entrée).
• La valeur d’isolation entre le blindage et l’un des autres fils du capteur de pesage et la valeur d’isolation entre l’un des fils du capteur et son corps.
  Ces deux valeurs doivent être supérieures à la pleine échelle du testeur.
