Wägezelle CBL und Wägemodul V10000

Im Jahr 1995 schuf eine Begegnung die perfekte Verbindung aus Vielseitigkeit und Innovation.

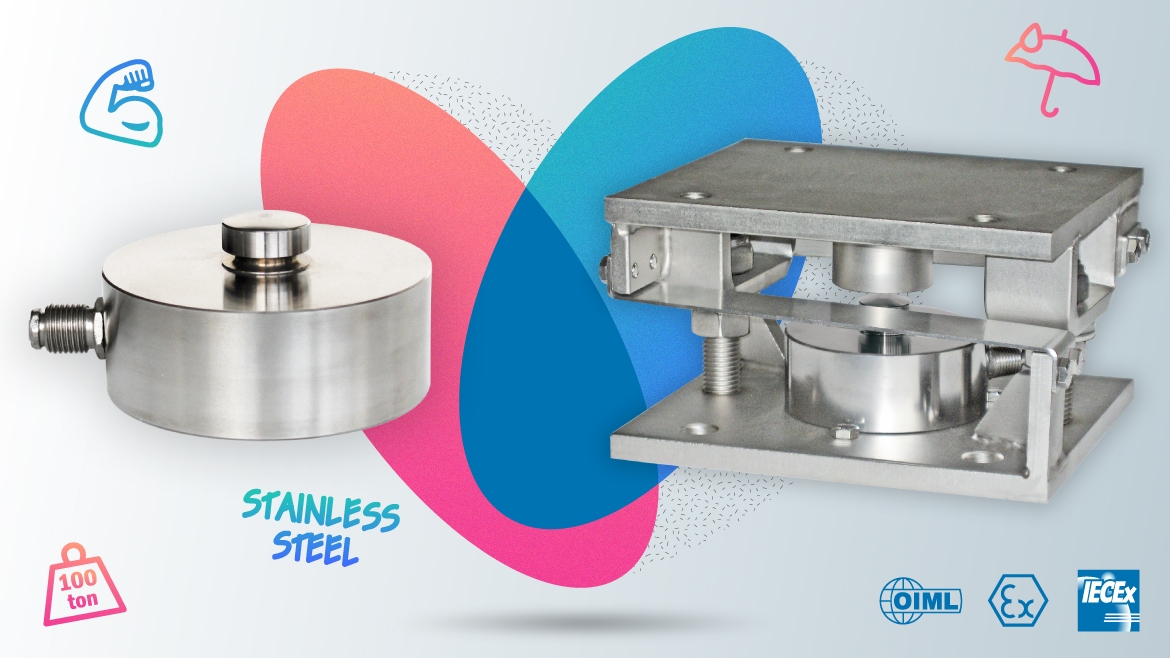

Wägezelle CBL und Wägemodul V10000

Eine historische Beziehung

Sie ist CBL, die Drucklast-Flachprofil-Wägezelle.
Er ihr untrennbares Wägemodul V10000.

Sie entstand 1987 und war eine der ersten Wägezellen, die LAUMAS produziert hatte.
Er ist ihr 1995 mit einer kompakten Konstruktion gefolgt, um sich perfekt mit ihr zu verbinden und ihre Zweckmäßigkeit zu verstärken.

CBL und V10000 sind sowohl in der Planung als auch in der Herstellung vollständig Made in Italy.

Ein großer Klassiker aus unserer Produktion.

Gemeinsam sind CBL und V10000 die mit Abstand am meisten verkauften Produkte von LAUMAS: 39 501 Wägezellen und 29 796 Wägemodule wurden allein in den letzten 5 Jahren verkauft.

Die Vielseitigkeit von CBL...

  • Der Nennlastbereich reicht von 250 bis 100.000 kg, weshalb er Anwendungen in den unterschiedlichsten Systemen abdeckt;
  • Hergestellt aus Edelstahl 17-4ph;
  •  Verfügt über die Schutzart IP68
     Da die Zelle vollkommen staub- und wasserbeständig ist, eignet sie sich für den Einsatz in aggressiven Umgebungen und Bereichen mit besonders harten Bedingungen (Lebensmittelindustrie, Chemie und Pharmazie...);
  • Auf Anfrage ist sie für die Installation in explosionsgefährdeten Bereichen IECex- und ATEX-zertifiziert;
  • Zur legalen Verwendung gegenüber Dritten OIML R60-genehmigt;
  • Es gibt sie auch in der „redundanten" Version mit zwei Ausgangskabeln für doppelte Sicherheitssysteme, bei denen die Zelle auch als Lastbegrenzer dient, wie z. B. bei Hebesystemen.

...und die Innovation von V10000



Mit dem vollständig aus Edelstahl AISI 304 gefertigten Wägemodul V10000 wurde eine wichtige Neuerung eingeführt: die Kippschutz-Bindungen und die Widerstände gegen ev. Seitenkräfte, wodurch das Wägemodul der Struktur, auf der es installiert wird, Stabilität gewährleistet.

Anwendungen wie Silos, Tanks und Trichter können in der Tat zufälligen Stößen, Windkräften, Erdbeben usw. ausgesetzt sein, die das Wägesystem beschädigen könnten.

Beispiel für den Einsatz von CBL Drucklast-Wägezellen unter einem Silo in Verbindung mit dem Wägemodul V10000, das die Ausrichtung der horizontalen Bindungen gegen Seitenkräfte zeigt.
Detail der Kippschutz-Bindung am Wägemodul V10000, mit Gewindestange und selbstsichernder Mutter

V10000 hilft, dies zu verhindern, denn er enthält

  • Stahlfolien als Widerstand gegen die Seitenkräfte
  • zwei Gewindestangen mit selbstsichernden Muttern als Kippschutz,

die die Wägezelle vor potenziell schädlichen Belastungen schützen und ihr ein einwandfreies Funktionieren ermöglichen.

Eine perfekte Kombination

Aber die wahre Stärke von CBL und V10000 liegt in ihrer Kombination, die eine sichere und einfache Installation ermöglicht: das Wägemodul wird an der zu wiegenden Struktur befestigt, ohne dass sich die Wägezelle darin befindet.

Dies ermöglicht eine sichere Durchführung von Schweiß- und Montagearbeiten, da die Zelle erst später eingesetzt wird und deswegen niemals der Gefahr einer Beschädigung ausgesetzt ist.

Gleichzeitig wird es auch viel einfacher, die Wägezelle zu ersetzen, sollte sie defekt sein: Sie wird einfach aus dem Zubehör entfernt, ohne dieses zu demontieren, und durch eine neue, gleichwertige Zelle ersetzt.
