L'exigence

Notre solution

Pour le système de pesage sur l'épandeur d'engrais, nous avons utilisé :

• 8 capteurs de pesage à cisaillement FTP de 5000 kg en acier INOX;
• 1 transmetteur de poids multicanal TLM8 CANopen.

Comment ça marche ?

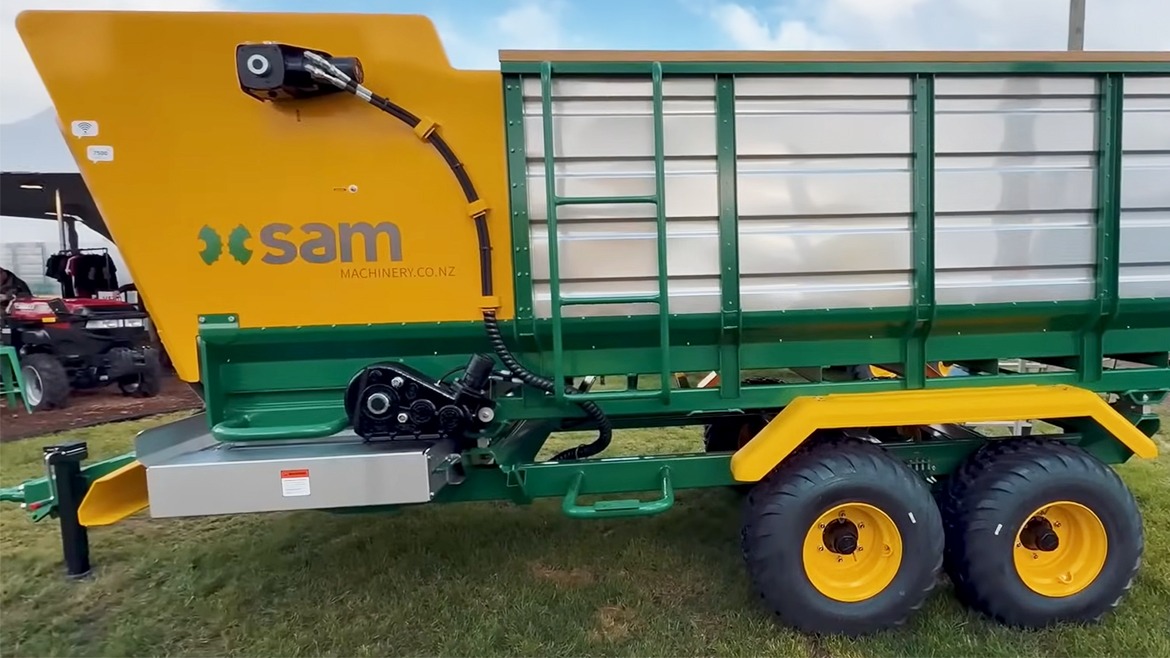

Chaque épandeur est équipé d'un châssis sur mesure sur lequel sont montés les 8 capteurs de pesage FTP de 5000 kg avec degré de protection IP68.

Chaque capteur de pesage est installé aux points de pesage clés sous la trémie et directement relié au transmetteur de poids TLM8.

Le transmetteur de poids est installé dans un boîtier sur rail Omega/DIN personnalisé, monté sur un support en caoutchouc à côté des sytèmes hydrauliques e électriques.

Les capteurs de pesage détectent en temps réel le poids du produit à l'intérieur de l'épandeur d'engrais et le transmetteur de poids communique les données via le protocole CANopen à l'unité de contrôle.

L'opérateur règle le débit souhaité du produit à partir de l'unité de contrôle qui, en fonction de la vitesse d'avancement de la machine, ajuste en conséquence le déversement du produit sur le champ.

Les donnes de pesage sont également utilisées pour informer l'opérateur de la quantité de produit restant et du total de produit distribué.

La valeur ajoutée

• Les capteurs de pesage FTP sont compacts et s'intègrent parfaitement au châssis de la machine, minimisant ainsi l'encombrement.
• Le transmetteur de poids TLM8 avec 8 canaux indépendants contrôle et gère chaque capteur de pesage en simplifiant les opérations d'égalisation, de mise à zéro et de diagnostic ainsi que l'affichage de la répartition de la charge sur chaque canal activé.
• L'intégration parfaite du protocole CANopen de TLM8 avec l'unité de contrôle permet d'afficher en temps réel le diagnostic de capteurs de pesage. L'opérateur peut immédiatement détecter tout problème sur un capteur de pesage, tandis que le technicien chargé de l'assistance n'aura pas à démonter les différentes capteurs de la machine pour trouver celui qui est défectueux.
• La combinaison des capteurs de pesage et du transmetteur de poids avec l'unité de contrôle permet de contrôler le produit restant, afin de garantir une distribution uniforme et précise quelle que soit la vitesse d'avancement, en réduisant le gaspillage.
• Le système de pesage est tellement polyvalent qu'il est utilisé non seulement sur l'épandeur d'engrais, mais aussi sur différents modèles de machines agricoles produits par SAM Machinery.
