Sistema de pesagem e monitoramento para grandes embarcações

Monitorar o peso de um iate de grandes dimensões na fase de construção.

A necessidade

A Metacentro ship design deve monitorar o peso de um iate de grandes dimensões em sua fase de construção e equipamento.

A finalidade de pesagem é monitorar constantemente o peso da embarcação, que deve permanecer dentro do intervalo final estimado na fase de projeto.

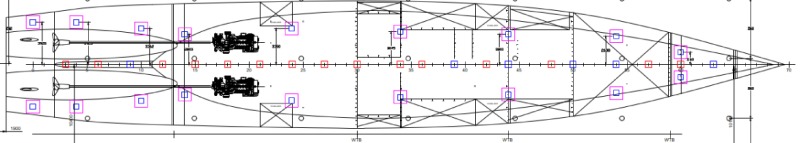

A disposição das células de carga deve levar em conta que, normalmente, o peso não é distribuído de maneira uniforme ao longo do comprimento da embarcação. Em algunas áreas, como a sala de máquinas, a carga é mais concentrada do que em outras.

Metacentro ship design é uma empresa de consultoria italiana especializada em design naval e náutico com mais de 20 anos de experiência.

Nossa solução

Para o monitoramento foram utilizados:

24 células de carga de compressão CBX de 30.000 kg;
15 células de carga de compressão CBX de 50.000 kg;
24 acessórios de montagem para células de carga V15000;

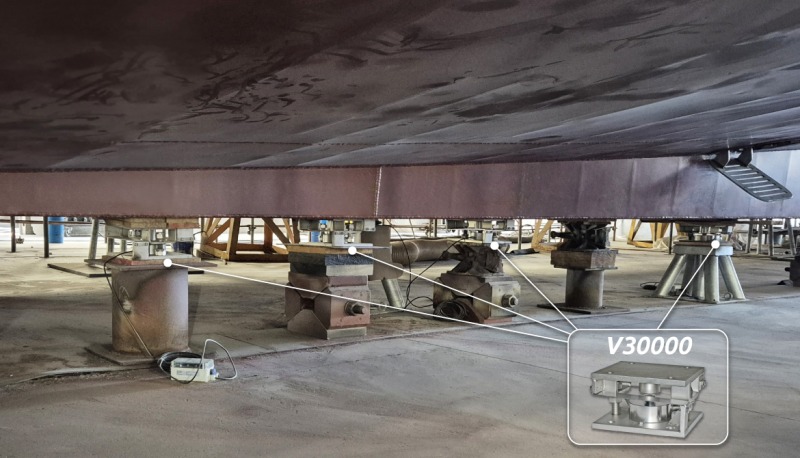

15 acessórios de montagem para células de carga V30000;
39 transmissores de peso TLK com bateria externa recarregável.

Como funciona?

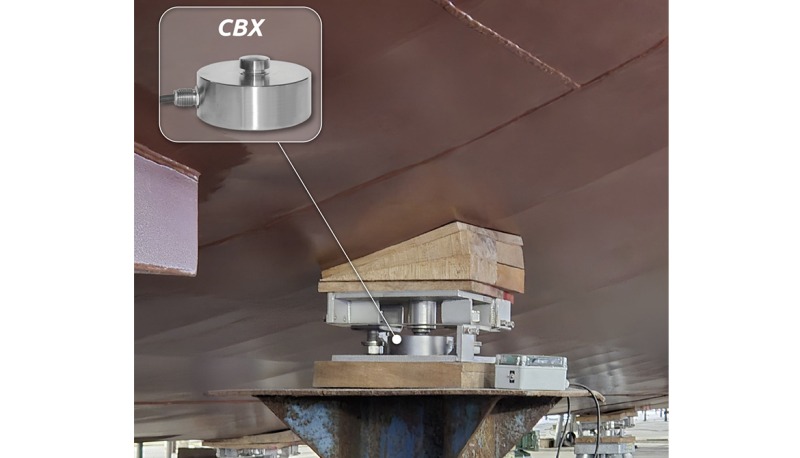

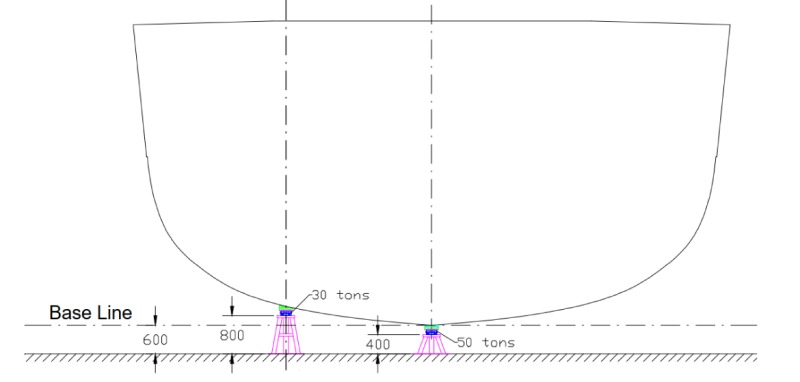

Cada célula de carga CBX, instalada em seu acessório de montagem série V, foi posicionada em uma parte específica do casco e colocada entre a embarcação e o cavalete de aço que a suporta.

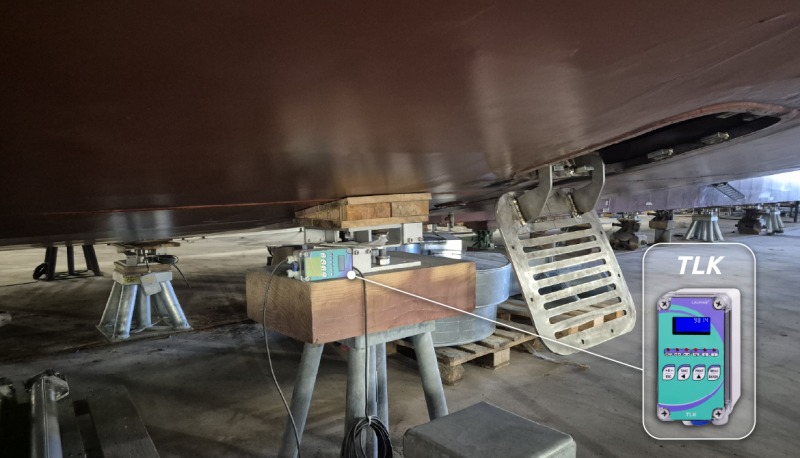

As células de carga não são conectadas em paralelo; cada uma é monitorada individualmente com um transmissor de peso TLK.

O monitoramento da carga da embarcação é realizado registrando o peso detectado por cada célula de carga individual com o transmissor. Somando todas as cargas detectadas, obtém-se o peso total da embarcação em tempo real.

Não é necessário monitorar todas as células de carga ao mesmo tempo. Na verdade, o objetivo é verificar se a embarcação está registrando as etapas prevista pelo projeto, para poder fazer quaisquer alterações antes que o iate seja completamente construído.

O sistema foi instalado quando o casco já estava parcialmente construído e, neste caso, um grau muito alto de precisão só pode ser obtido em relação ao peso total da embarcação, mas não é possível obter uma avaliação correta e confiável do centro de gravitade longitudinal e transversal que determine a estabilidade real da embarcação no mar.

O procedimento correto para determinar a estabilidade nesta fase seria colocar a embarcação diretamente sobre as células de carga já preparadas para essa finalidade, de modo que os valores medidos refletissem com precisão a distribuição real das massas.

O valor agregado

As células de carga de compressão CBX detectam o peso do iate e permitem compará-lo com o peso teórico calculado no projeto.
O transmissor de peso TLK registra os pesos das células de carga individuais a intervalos regulares, determinando também o peso total da embarcação, de modo a monitorar que se encontre dentro dos parâmetros definidos no projeto inicial.
A combinação das células de carga CBX com o transmissor TLK detecta quaisquer saídas do intervalo de parâmetros predefinido e ajuda a fazer tempestivamente as aterações necessárias para o projeto.
As células de carga, os acessórios de montagem e os transmissores de peso podem ser reutilizados em projetos subsequentes para pesagem e monitoramento de iates pequenos, médios e grandes.
